N3428-6203RB参数规格_中文资料_数据手册PDF

N3428-6203RB概述

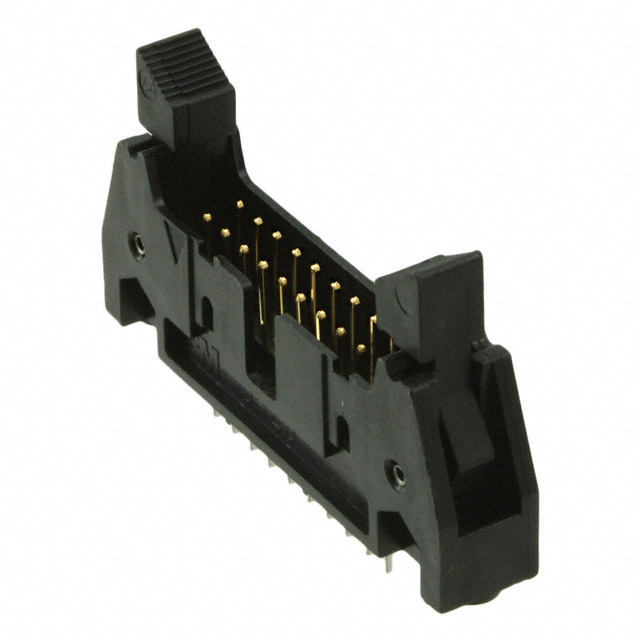

3M N3428-6203RB 线至板连接器, 短锁定, 3000系列, 20 触点, 针座, 2.54 mm, 通孔安装, 2 排

针座通孔 20 位置 0.100"（2.54mm）

得捷:
CONN HEADER VERT 20POS 2.54MM

e络盟:
线至板连接器, 短锁定, 3000系列, 20 触点, 针座, 2.54 mm, 通孔安装, 2 排

艾睿:
Conn Ejector Header HDR 20 POS 2.54mm Solder ST Thru-Hole

Verical:
Conn Ejector Header HDR 20 POS 2.54mm Solder ST Top Entry Thru-Hole

N3428-6203RB中文资料参数规格

技术参数

触点数 20

极性 Male

触点电镀 Gold

额定电流 1.75 A

绝缘电阻 1000 MΩ

排数 2

易燃性等级 UL 94 V-0

针脚数 20

额定电流Max 1.75 A

工作温度Max 105 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

高度 24.6 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Copper

工作温度 -55℃ ~ 105℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

数据手册

在线购买N3428-6203RB

型号： N3428-6203RB

制造商： 3M

描述：3M N3428-6203RB 线至板连接器, 短锁定, 3000系列, 20 触点, 针座, 2.54 mm, 通孔安装, 2 排

立即咨询

替代型号N3428-6203RB

型号/品牌	代替类型	替代型号对比
N3428-6203RB 3M	当前型号	当前型号
N3428-6202RB 3M	完全替代	N3428-6203RB和N3428-6202RB的区别
3428-6503 3M	完全替代	N3428-6203RB和3428-6503的区别
050-020-153A Pancon	类似代替	N3428-6203RB和050-020-153A的区别
