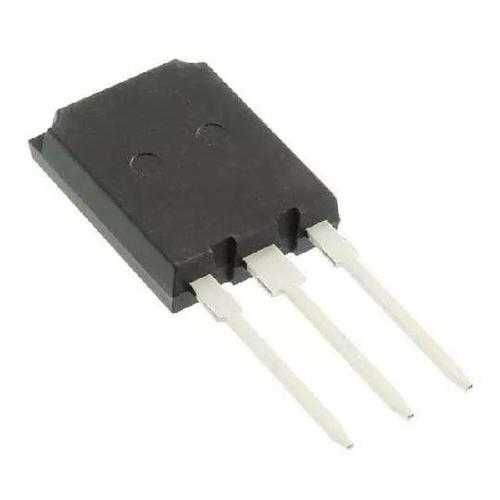

INFINEON IRGP4063DPBF 单晶体管, IGBT, 96 A, 2.14 V, 330 W, 600 V, TO-247AC, 3 引脚
Co-Pack IGBT 超过 21A，
Infineon 的隔离栅极双极 IGBT 为用户提供完整系列选项，以确保覆盖您的应用。 高效额定值使此系列 IGBT 可用于各种应用，且由于具有低切换损耗，可支持各种切换频率。
IGBT 带组合封装快速软恢复并联二极管，用于桥式配置
### IGBT 晶体管，International Rectifier
International Rectifier 提供全面的 IGBT（绝缘栅级双极性晶体管）产品组合，范围从 300V 到 1200V，采用各种技术，可最大程度降低切换和传导损耗，从而提高效率、减少热敏问题并改善功率密度。 公司还提供多种 IGBT 压模，专门设计用于中到高功率模块。 对于需要最大可靠性的模块，可使用可焊接前部金属 SFM 压模来消除连接线，从而实现双面冷却，提高热敏性能、可靠性和效率。
额定电压DC 300 V
额定电流 96.0 A
额定功率 330 W
针脚数 3
极性 N-Channel
耗散功率 330 W
产品系列 IRGP4063D
栅电荷 140 nC
漏源极电压Vds 300 V
连续漏极电流Ids 96.0 A
上升时间 56.0 ns
击穿电压集电极-发射极 600 V
反向恢复时间 115 ns
额定功率Max 330 W
工作温度Max 175 ℃
工作温度Min -55 ℃
耗散功率Max 330000 mW
安装方式 Through Hole
引脚数 3
封装 TO-247-3
长度 15.9 mm
宽度 5.3 mm
高度 20.3 mm
封装 TO-247-3
工作温度 -55℃ ~ 175℃ TJ
产品生命周期 Active
包装方式 Bulk
制造应用 Alternative Energy, Power Management, Maintenance & Repair, Alternative Energy, 电源管理, Maintenance & Repair, Welding, Power Management, 替代能源, 维护与修理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
IRGP4063DPBF Infineon 英飞凌 | 当前型号 | 当前型号 |
FGH40N60SFTU 飞兆/仙童 | 功能相似 | IRGP4063DPBF和FGH40N60SFTU的区别 |
NGTB50N60FLWG 安森美 | 功能相似 | IRGP4063DPBF和NGTB50N60FLWG的区别 |
NGTB45N60S2WG 安森美 | 功能相似 | IRGP4063DPBF和NGTB45N60S2WG的区别 |
