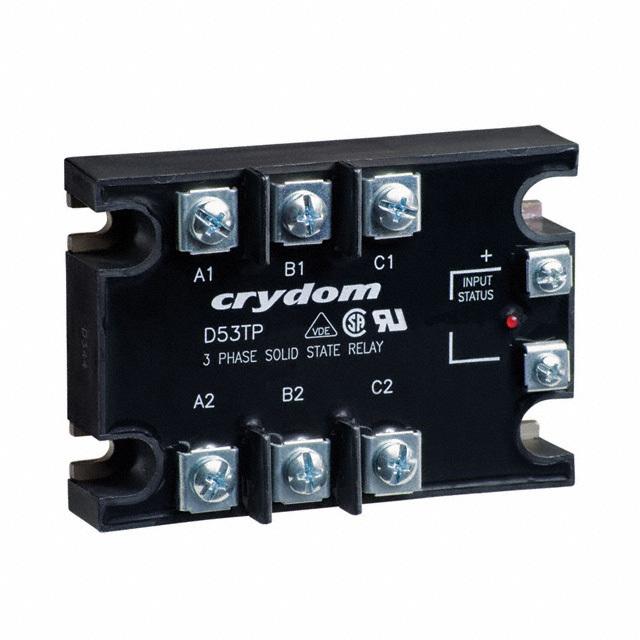

D53TP50D图片1

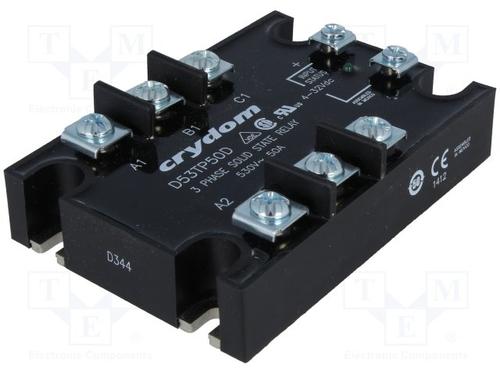

D53TP50D图片2

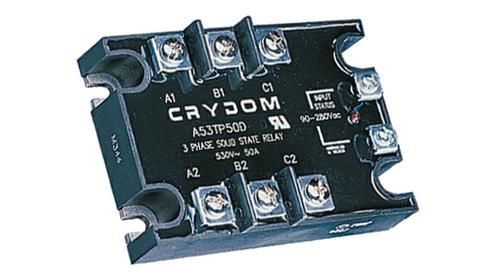

D53TP50D图片3
D53TP50D图片4
D53TP50D图片5
D53TP50D图片6
D53TP50D图片7
D53TP50D图片8
D53TP50D图片9
D53TP50D图片10
D53TP50D图片11
D53TP50D图片12
D53TP50D图片13
D53TP50D图片14
D53TP50D图片15
D53TP50D图片16
D53TP50D图片17
D53TP50D图片18
D53TP50D图片19
D53TP50D图片20
D53TP50D概述

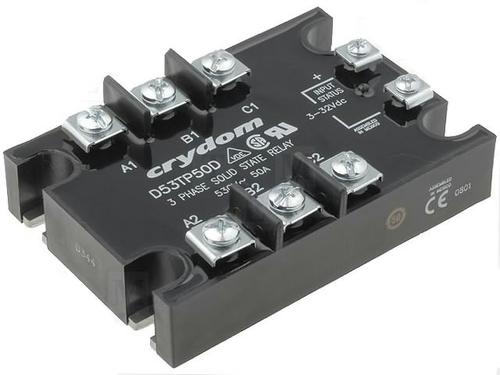

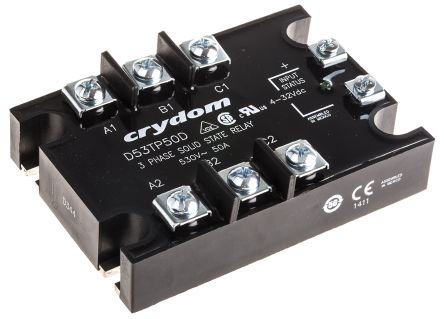

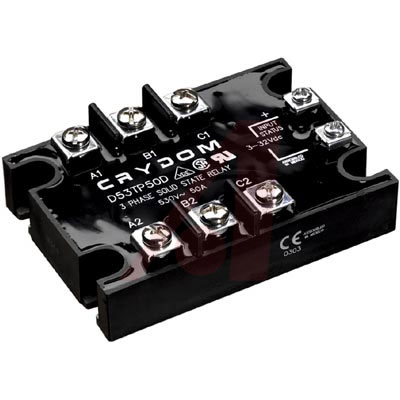

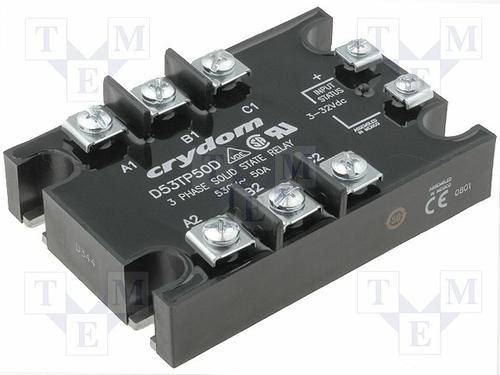

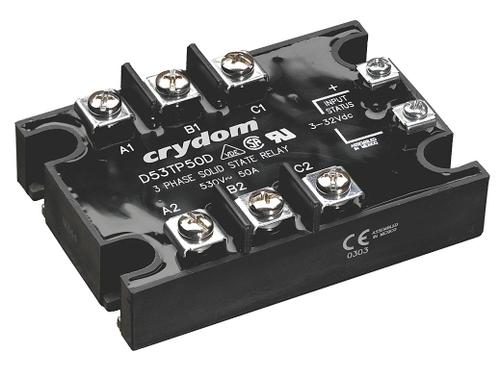

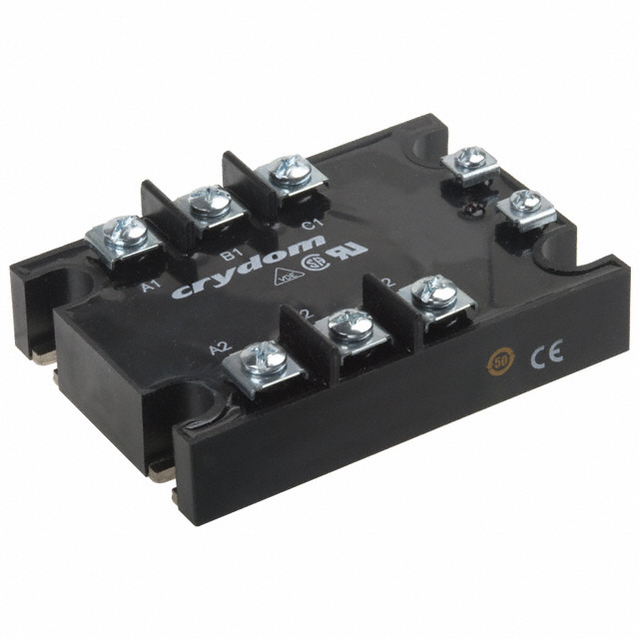

CRYDOM  D53TP50D  固态继电器, SPST-常开, 50 A, 面板安装, 螺丝, 48 Vrms, 530 Vrms

53TP 25-50A,530V 交流,3 相

高可靠性

SCR 输出

LED 状态指示灯

电动机、加热器和变压器的直接负载切换

尺寸:高 30 x 宽 73.4 x 深 103.8mm

端子型螺钉;鞍座夹

8pF 输入输出电容

### 注

不包括散热片。 有关负载电流降额和散热片的详细说明,参见制造商数据表

### 认可

UL,CSA,VDE

### 注意

在温度高于 25 °C 时,降额将限制最大负载电流。

### 认可

UL;C-UL 认证;VDE

### 零电压继电器

### 注

温度能够影响电流额定值;请在数据表中查阅可能的降额。


欧时:
Sensata / Crydom 50 A 有效值 面板安装 固态继电器 D53TP50D, SCR输出, 零交叉切换, 530 V 有效值


得捷:
SSR RELAY 3PST-NO 50A 48-530V


贸泽:
固态继电器-工业安装 PM IP00 3P-SSR 530 VAC/50A,3-32VDC,ZC


艾睿:
Solid State Relay 25mA 32V DC-IN 50A 530V AC-OUT 8-Pin


Allied Electronics:
Relay; 0.05 to 50 A RMS; 4000 V RMS; 0.5 Min.; 10^9 Ohms Min. @ 500


富昌:
53TP Series 50 A 48 to 530 V DC Control 3 Phase Solid State Relay Panel Mount


Chip1Stop:
Relay SSR 10mA 32V DC-IN 50A 530V AC-OUT 8-Pin


TME:
Relay: solid state; Ucntrl:3÷32VDC; 50A; 48÷530VAC; 3-phase; IP00


Verical:
Relay SSR 10mA 32V DC-IN 50A 530V AC-OUT 8-Pin


Newark:
Solid State Relay, SPST-NO, 50 A, 530 Vrms, Panel, Screw, Zero Crossing


MASTER:
SOLID STATE RELAY 48-530 V - PM IP00 3P-SSR 530VAC/50A,3-32VDC,ZC


Electro Sonic:
SOLID STATE RELAY 48-530 V - PM IP00 3P-SSR 530VAC/50A,3-32VDC,ZC


D53TP50D中文资料参数规格
技术参数

电源电压DC 3.00 V, 32.0 V max

额定电流 50 A

绝缘电阻 4000 Ω

电容 8 pF

输出电压 48V ~ 530V

输出电流 ≤50.0 A

触点类型 SPST-NO

负载电流 50 A

输入电流 25 mA

隔离电压 4 kV

输入阻抗 450 Ω

输入电压Max 32 V

输入电压Min 3 V

输出电压Max 530 V

输入电流Min 25 mA

负载电流Max 50 Arms

负载电流Min 0.05 A

工作温度Max 80 ℃

工作温度Min -40 ℃

额定电压 530 VAC

工作电压Min 48 Vrms

工作电压Max 530 Vrms

输入电压 3VDC ~ 32VDC

封装参数

安装方式 Chassis

引脚数 8

封装 Module

外形尺寸

长度 103.8 mm

宽度 75 mm

高度 30 mm

封装 Module

物理参数

重量 4.67200172 kg

工作温度 -40℃ ~ 80℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Power Management, 自动化与过程控制, 工业, Industrial, Automation & Process Control, Industrial, Power Management, Automation & Process Control, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8536490080

数据手册

在线购买D53TP50D
型号: D53TP50D
制造商: Crydom 快达
描述:CRYDOM  D53TP50D  固态继电器, SPST-常开, 50 A, 面板安装, 螺丝, 48 Vrms, 530 Vrms
替代型号D53TP50D
型号/品牌 代替类型 替代型号对比

D53TP50D

Crydom 快达

当前型号

当前型号

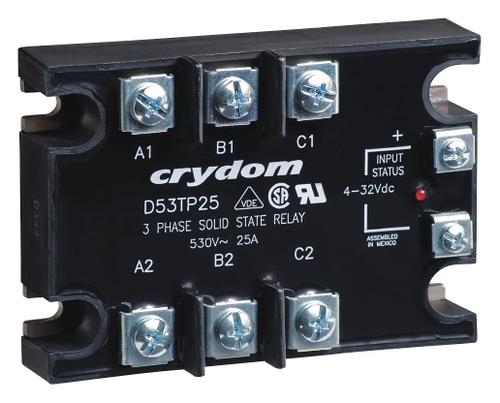

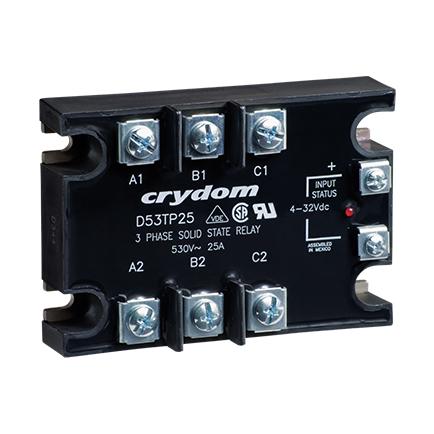

D53TP25D

快达

完全替代

D53TP50D和D53TP25D的区别

DLD2450

快达

功能相似

D53TP50D和DLD2450的区别

D53DP50D

快达

功能相似

D53TP50D和D53DP50D的区别
