IPP100N10S3-05

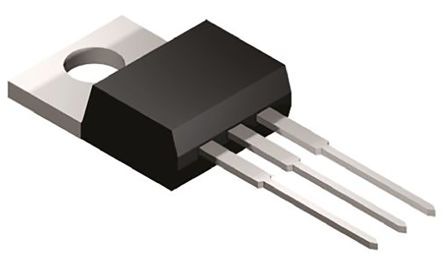

IPP100N10S3-05图片1
IPP100N10S3-05图片2
IPP100N10S3-05图片3
IPP100N10S3-05图片4
IPP100N10S3-05图片5
IPP100N10S3-05图片6
IPP100N10S3-05图片7
IPP100N10S3-05图片8
IPP100N10S3-05图片9
IPP100N10S3-05概述

Infineon OptiMOS™T 功率 MOSFETOptiMOS™ 产品提供高性能封装,可处理最具挑战性的应用,在有限空间提供全部灵活性。 这些 Infineon 产品经的设计符合并超过计算机应用中更严格的下一代电压调节标准的能效和功率密度要求。 N 通道 - 增强模式 符合汽车 AEC Q101 规格 MSL1 高达 260°C 峰值回流焊接 175°C 工作温度 绿色产品(符合 RoHS 标准) ### MOSFET 晶体管,InfineonInfineon 庞大且全面的 MOSFET 设备组合包括 OptiMOS™ 与 CoolMOS™ 系列。 这些产品提供最新一代最先进功率 MOSFET 中的顶级性能

OptiMOS™T 功率 MOSFET

OptiMOS™ 产品提供高性能封装,可处理最具挑战性的应用,在有限空间提供全部灵活性。 这些 Infineon 产品经的设计符合并超过计算机应用中更严格的下一代电压调节标准的能效和功率密度要求。

N 通道 - 增强模式

符合汽车 AEC Q101 规格

MSL1 高达 260°C 峰值回流焊接

175°C 工作温度

绿色产品(符合 RoHS 标准)


立创商城:
IPP100N10S3-05


贸泽:
MOSFET N-Ch 100V 100A TO220-3 OptiMOS-T


艾睿:
Trans MOSFET N-CH 100V 100A Automotive 3-Pin3+Tab TO-220 Tube


Chip1Stop:
Trans MOSFET N-CH 100V 100A 3-Pin3+Tab TO-220


Verical:
Trans MOSFET N-CH 100V 100A Automotive 3-Pin3+Tab TO-220 Tube


IPP100N10S3-05中文资料参数规格
技术参数

通道数 1

漏源极电阻 4.8 mΩ

极性 N-CH

耗散功率 300 W

漏源极电压Vds 100 V

漏源击穿电压 100 V

连续漏极电流Ids 100A

上升时间 17 ns

输入电容Ciss 8900pF @25VVds

额定功率Max 300 W

下降时间 20 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 300 W

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10 mm

宽度 4.4 mm

高度 15.65 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 175℃

其他

产品生命周期 Not Recommended

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买IPP100N10S3-05
型号: IPP100N10S3-05
描述:Infineon OptiMOS™T 功率 MOSFET OptiMOS™ 产品提供高性能封装,可处理最具挑战性的应用,在有限空间提供全部灵活性。 这些 Infineon 产品经的设计符合并超过计算机应用中更严格的下一代电压调节标准的能效和功率密度要求。 N 通道 - 增强模式 符合汽车 AEC Q101 规格 MSL1 高达 260°C 峰值回流焊接 175°C 工作温度 绿色产品(符合 RoHS 标准) ### MOSFET 晶体管,Infineon Infineon 庞大且全面的 MOSFET 设备组合包括 OptiMOS™ 与 CoolMOS™ 系列。 这些产品提供最新一代最先进功率 MOSFET 中的顶级性能
