对比图

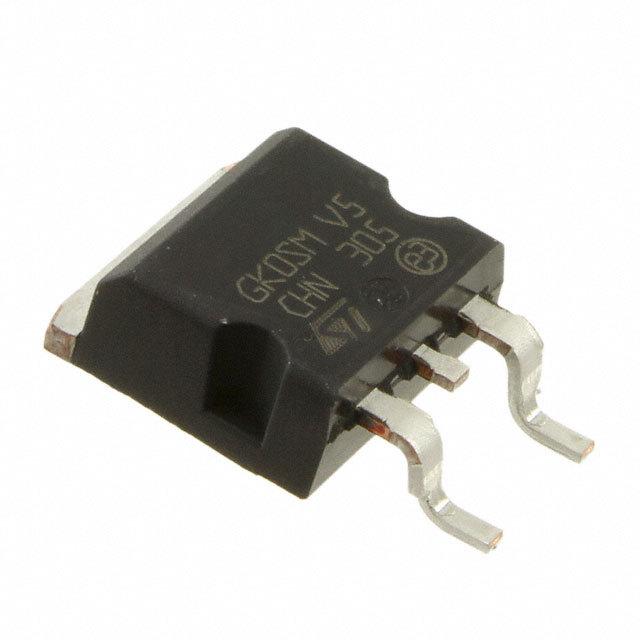

型号 STPS20SM100SG-TR STPS30SM100SG-TR VB20100S-E3/8W
描述 STMICROELECTRONICS STPS20SM100SG-TR 小信号肖特基二极管, 单, 100 V, 20 A, 900 mV, 350 A, 150 °CSTMICROELECTRONICS STPS30SM100SG-TR 小信号肖特基二极管, 单, 100 V, 30 A, 870 mV, 530 A, 150 °CVISHAY VB20100S-E3/8W 肖特基整流器, 单, 100 V, 20 A, TO-263AB, 3 引脚, 900 mV
数据手册 ---
制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) Vishay Semiconductor (威世)
分类 肖特基二极管肖特基二极管肖特基二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 3 3 2
封装 TO-263-3 TO-263-3 TO-263-3
针脚数 3 3 3
正向电压 900mV @20A 870mV @30A 0.76 V
热阻 - 1 ℃/W -
正向电流 20 A 30 A 20 A
最大正向浪涌电流(Ifsm) 350 A 530 A 250 A
正向电压(Max) 900 mV 870 mV 900 mV
正向电流(Max) 20 A 30 A -
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -65 ℃ -65 ℃ -40 ℃
工作结温 150℃ (Max) 150℃ (Max) -
输出电流 - - ≤20.0 A
极性 - - Standard
长度 10.4 mm 10.4 mm 10.45 mm
宽度 9.35 mm 9.35 mm 9.14 mm
高度 4.6 mm 4.6 mm 9.14 mm
封装 TO-263-3 TO-263-3 TO-263-3
工作温度 - -65℃ ~ 150℃ -40℃ ~ 150℃
产品生命周期 Active Active Unknown
包装方式 Cut Tape (CT) Cut Tape (CT) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/12/17 2015/12/17 -
ECCN代码 - EAR99 -
