对比图

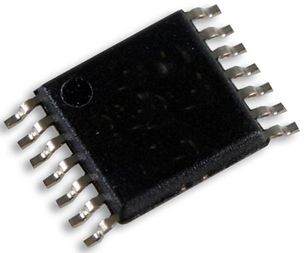

型号 TPS54283PWP TPS54283PWPR TPS54283PWPG4
描述 Step-Down DC/DC Converters (Integrated Switch) 9V to 30V Input Max., Texas Instruments### 直流/直流开关调节器转换器（集成开关），Texas InstrumentsTexas Instruments 的此系列高度集成的高效开关稳压器包括步升（升压）、步降（降压）、步升/降（增压/降压）和反相类型，为每个直流稳压器应用提供高效的解决方案。2 -A双非同步转换器，集成高边MOSFET 2-A DUAL NON-SYNCHRONOUS CONVERTER WITH INTEGRATED HIGH-SIDE MOSFET2 -A双非同步转换器，集成高边MOSFET 2-A DUAL NON-SYNCHRONOUS CONVERTER WITH INTEGRATED HIGH-SIDE MOSFET
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14
封装 HTSSOP-14 HTSSOP-14 HTSSOP-14
输出接口数 2 2 2
输出电压 0.8V ~ 25.2V 0.8V ~ 25.2V 0.8V ~ 25.2V
输出电流 2 A 2 A 2 A
静态电流 1.80 mA 1.80 mA 1.80 mA
调节输出数 2 2 2
输出功率 1.60 W 1.6 W -
开关频率 310 kHz 310 kHz 375 kHz
过温保护 Yes Yes Yes
拓扑结构 Buck Buck Buck
输入电压(Max) 28 V 28 V 28 V
输入电压(Min) 4.5 V 4.5 V 4.5 V
输出电压(Max) 25.2 V 25.2 V 25.2 V
输出电压(Min) 0.8 V 0.8 V 0.8 V
输出电流(Max) 2 A 2 A 2 A
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ 40 ℃
电源电压 4.5 V 4.5 V 4.5 V
输入电压 4.5V ~ 28V 4.5V ~ 28V 4.5V ~ 28V
针脚数 - 14 -
频率 - - 300 kHz
跌落电压 - - 400 mV
长度 5 mm - 5 mm
宽度 4.4 mm - 4.4 mm
高度 1.15 mm - 1.15 mm
封装 HTSSOP-14 HTSSOP-14 HTSSOP-14
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 85℃ (TA)
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/06/15 2015/06/15 -
ECCN代码 - EAR99 -
