对比图
型号 IPD03N03LBG SPA04N80C3 SPB20N60C3
描述 的OptiMOS 2功率三极管 OptiMOS 2 Power-TransistorINFINEON SPA04N80C3 功率场效应管, MOSFET, N沟道, 4 A, 800 V, 1.1 ohm, 10 V, 3 VINFINEON SPB20N60C3 功率场效应管, MOSFET, N沟道, 20.7 A, 650 V, 190 mohm, 10 V, 3 V
数据手册 ---
制造商 Infineon (英飞凌) Infineon (英飞凌) Infineon (英飞凌)
分类 晶体管MOS管MOS管
安装方式 Surface Mount Through Hole Surface Mount
引脚数 - 3 3

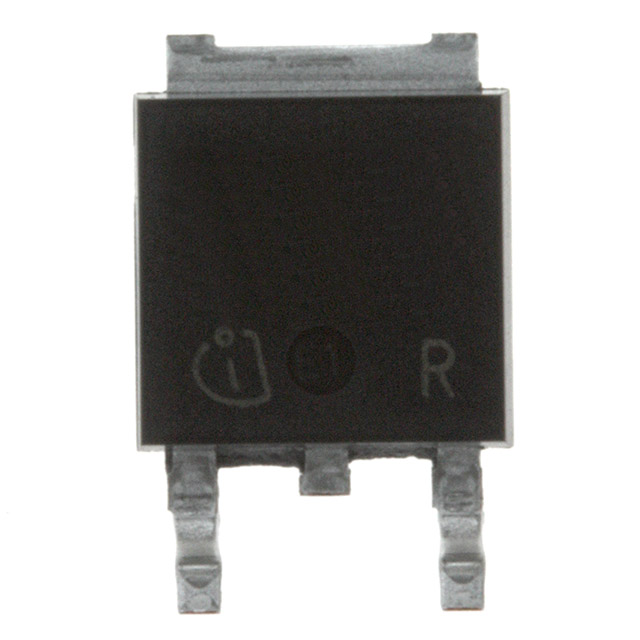

封装 TO-252 TO-220-3 TO-263-3
额定电压(DC) 30.0 V 800 V 650 V
额定电流 90.0 A 4.00 A 20.7 A
额定功率 - 38 W 208 W
针脚数 - 3 3
漏源极电阻 - 1.1 Ω 190 mΩ
极性 - N-Channel N-Channel
耗散功率 - 38 W 208 W
阈值电压 - 3 V 3 V
漏源极电压(Vds) 30 V 800 V 650 V
连续漏极电流(Ids) 90.0 A 4.00 A 20.7 A
上升时间 - 15 ns 5 ns
输入电容(Ciss) 5200pF @15V(Vds) 570pF @100V(Vds) 2400pF @25V(Vds)
额定功率(Max) 115 W 38 W 208 W
下降时间 - 12 ns 4.5 ns
工作温度(Max) - 150 ℃ 150 ℃
工作温度(Min) - -55 ℃ -55 ℃
耗散功率(Max) - 38W (Tc) 208W (Tc)
通道数 - - 1
输入电容 5.20 nF - 4.50 nF
工作结温(Max) - - 150 ℃
栅电荷 40.0 nC - -
长度 - 10.65 mm 10.31 mm
宽度 - 4.85 mm 9.25 mm
高度 - 16.15 mm 4.57 mm
封装 TO-252 TO-220-3 TO-263-3
工作温度 - -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Obsolete Active Active
包装方式 Cut Tape (CT) Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/12/17 2015/12/17
ECCN代码 - EAR99 EAR99
