IPA60R099C6和STF34NM60N

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

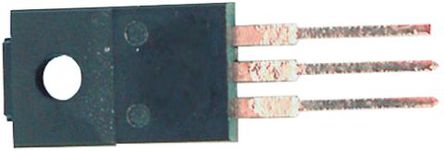

型号 IPA60R099C6 STF34NM60N STF34NM60ND

描述 Infineon CoolMOS™C6/C7 功率 MOSFET### MOSFET 晶体管,InfineonInfineon 庞大且全面的 MOSFET 设备组合包括 OptiMOS™ 与 CoolMOS™ 系列。 这些产品提供最新一代最先进功率 MOSFET 中的顶级性能N 通道 MDmesh™,600V/650V,STMicroelectronics### MOSFET 晶体管,STMicroelectronicsN 通道 FDmesh™ 功率 MOSFET,STMicroelectronics### MOSFET 晶体管,STMicroelectronics

数据手册 ---

制造商 Infineon (英飞凌) ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)

分类 MOS管MOS管MOS管

基础参数对比

安装方式 Through Hole Through Hole Through Hole

引脚数 3 3 3

封装 TO-220-3 TO-220-3 TO-220-3

漏源极电阻 0.09 Ω 0.092 Ω 0.097 Ω

极性 N-Channel N-Channel N-Channel

耗散功率 35 W 40 W 40 W

阈值电压 3 V 3 V 4 V

漏源极电压(Vds) 600 V 600 V 600 V

上升时间 12 ns 34 ns 53.4 ns

输入电容(Ciss) 2660pF @100V(Vds) 2722pF @100V(Vds) 2785pF @50V(Vds)

额定功率(Max) 35 W 40 W 40 W

下降时间 6 ns 70 ns 61.8 ns

工作温度(Max) 150 ℃ 150 ℃ 150 ℃

工作温度(Min) -55 ℃ -55 ℃ -55 ℃

耗散功率(Max) 35W (Tc) 40W (Tc) 40W (Tc)

针脚数 3 - -

连续漏极电流(Ids) 37.9A - 29A

长度 10.65 mm 10.4 mm 10.4 mm

宽度 4.85 mm 4.6 mm 4.6 mm

高度 16.15 mm 16.4 mm 16.4 mm

封装 TO-220-3 TO-220-3 TO-220-3

工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) 150℃ (TJ)

产品生命周期 Active Not Recommended for New Designs Active

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17

ECCN代码 EAR99 - -
