对比图

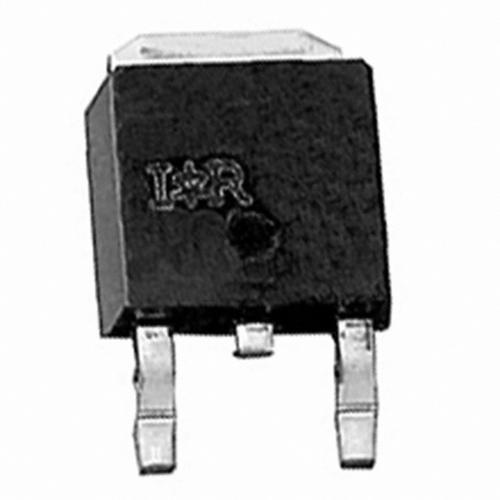

型号 IRLR7807Z STD40NF03LT4 STD35N3LH5
描述 Trans MOSFET N-CH 30V 43A 3Pin (2+Tab) DPAKSTMICROELECTRONICS STD40NF03LT4 晶体管, MOSFET, N沟道, 20 A, 30 V, 9 mohm, 10 V, 1 V30V,14mΩ,35A,N沟道功率MOSFET
数据手册 ---
制造商 International Rectifier (国际整流器) ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)
分类 N沟道MOS管MOS管MOS管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 3 3 3
封装 TO-252 TO-252-3 TO-252-3
额定电压(DC) 30.0 V 30.0 V -
额定电流 43.0 A 40.0 A -
通道数 - 1 -
针脚数 - 3 -
漏源极电阻 11.0 MΩ 0.009 Ω -
极性 N-Channel N-Channel N-CH
耗散功率 40.0 W 80 W 35 W
阈值电压 - 1 V -
漏源极电压(Vds) 30 V 30 V 30 V
漏源击穿电压 30.0V (min) 30.0 V -
栅源击穿电压 - ±20.0 V -
连续漏极电流(Ids) 43.0 A 20.0 A 35A
上升时间 28.0 ns 165 ns 4 ns
输入电容(Ciss) 780pF @15V(Vds) 1440pF @25V(Vds) 725pF @25V(Vds)
额定功率(Max) 40 W 80 W 35 W
下降时间 - 25 ns 3.5 ns
工作温度(Max) - 175 ℃ 175 ℃
工作温度(Min) - -55 ℃ -55 ℃
耗散功率(Max) - 80W (Tc) 35W (Tc)
产品系列 IRLR7807Z - -
宽度 - 6.2 mm -
封装 TO-252 TO-252-3 TO-252-3
高度 - - 2.4 mm
工作温度 - -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/12/17 -
