对比图

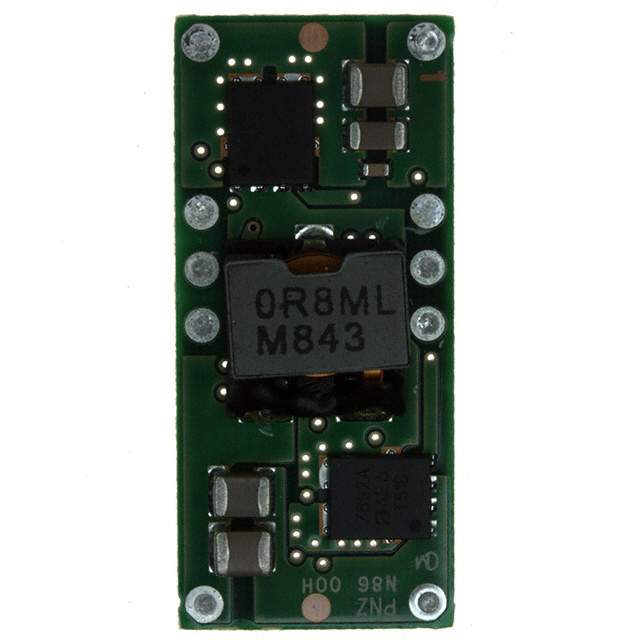

型号 PTH05010WAZ PTH05010WAZT MPDTH05010WAS
描述 TEXAS INSTRUMENTS PTH05010WAZ 非隔离负载点直流/直流转换器, 可调, POLA, 表面安装DIP, 54 W, 800 mV, 3.6 V, 15 A15 -A ， 5 - V输入非隔离宽输出调节电源模块 15-A, 5-V Input Non-Isolated Wide-Output Adjust Power Module可调式非隔离12月15日 - 安培POLA DC / DC转换器 Adjustable Non-isolated 12/15-Amp POLA DC/DC Converters
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) muRata (村田)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 10 10 -
封装 SMD-10 SMD-10 SMD-10
电源电压(DC) 5.00 V 5.00 V 5.00 V
输出接口数 1 1 1
输入电压(DC) 4.50V ~ 5.50V 4.50V ~ 5.50V 4.50V ~ 5.50V
输出电压 0.8V ~ 3.6V 0.8V ~ 3.6V 2.20 V
输出电流 15 A 15 A 15.0 A
调节输出数 1 1 -
拓扑结构 Buck Buck -
输入电压(Max) 5.5 V 5.5 V 5.5 V
输入电压(Min) 4.5 V 4.5 V 4.5 V
输出电流(Max) 15 A 15 A 15 A
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
输入电压 4.5V ~ 5.5V 4.5V ~ 5.5V 4.5V ~ 5.5V
额定功率 54 W - 54 W
输出功率 - - 54 W
输入电压(DC Max) 5.5 V - 5.5 V
输入电压(DC Min) 4.5 v - 4.5 v
输出电压(Max) 3.6 V - 3.6 V
输出电压(Min) 800 mV - 800 mV
输出功率(Max) 54 W - 54 W
频率 300 kHz - -
精度 2 % - -
电源电压 5 V - -
高度 9 mm 9.00 mm 9.57 mm
封装 SMD-10 SMD-10 SMD-10
长度 1.37 in - 1.37 in
宽度 15.75 mm - 15.75 mm
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Obsolete
包装方式 Tray Tape & Reel (TR) Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 - 2015/12/17
ECCN代码 EAR99 - -
