对比图
型号 LT3503EDCB#PBF LT3503EDCB#TR LT3503EDCB#TRMPBF
描述 LINEAR TECHNOLOGY LT3503EDCB#PBF 直流-直流开关降压(逐步递减)稳压器, 可调, 3.6V-20V输入, 780mV-17V输出, 1A输出, DFN-6开关稳压器 LT3503 - 1A, 2.2MHz Step-Down Switching Regulator in 2mm x 3mm DFNLinear Technology**Linear Technology** 提供一系列的步降（降压）切换调节器，带同步和非同步内部开关。 它们可提供 2.25V 到 30V 输入电压和多种切换频率。 它们可用于分布式供电系统、电池供电仪器和负载点电源等多种应用。### 开关电压调节器，Linear Technology**Linear Technology** 的同步型和非同步型内部开关调节器 IC 产品系列效率高、输入电压范围广、且开关频率高达 4 MHz。 该系列控制器包括多种配置：从降压（下降），升压（上压）、降压-升压、正向、隔离、反相和反激控制器。 反激、正向和隔离控制器（一次侧和二次侧）提供解决方案，帮助更换背板型电源转换中使用的直流/直流砖型转换器。
数据手册 ---
制造商 Linear Technology (凌力尔特) Linear Technology (凌力尔特) Linear Technology (凌力尔特)
分类 DC/DC转换器稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 6 - 6

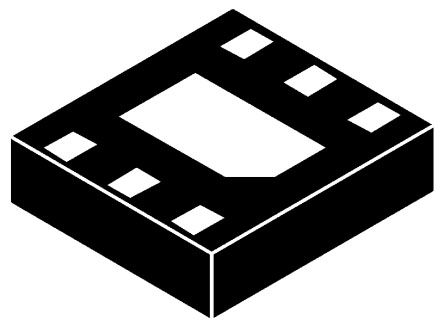

封装 DFN DFN-6 DFN-6
频率 2.4 MHz - 2.2 MHz
输出接口数 1 - 1
输出电压 780 mV - 0.78V ~ 16.2V
输出电流 1 A 1 A 1 A
针脚数 6 - 6
开关频率 2.4 MHz - 2.4 MHz
输入电压(Max) 20 V 20 V 20 V
输入电压(Min) 3.6 V 3.6 V 3.6 V
输出电压(Max) 17 V - 17 V
输出电压(Min) 780 mV - 780 mV
输出电流(Max) 1 A - 2.2 A
工作温度(Max) 85 ℃ - 85 ℃
工作温度(Min) -40 ℃ - -40 ℃
电源电压 3.6V ~ 20V - 3.6 V
电源电压(Min) 3.6 V - 3.6 V
输入电压 - - 3.6 V
封装 DFN DFN-6 DFN-6
长度 - - 3 mm
宽度 - - 2 mm
高度 - - 0.75 mm
工作温度 -40℃ ~ 85℃ - -40℃ ~ 85℃ (TA)
产品生命周期 Unknown Unknown Unknown
包装方式 Cut Tape (CT) - Cut Tape (CT)
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free - Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/12/17 - 2015/12/17
ECCN代码 - - EAR99
