对比图
型号 STP9NM40N STU8NM50N STP8NM50N
描述 TO-220AB N-CH 400V 5.6AN 通道 MDmesh™，500V，STMicroelectronicsSTMICROELECTRONICS STP8NM50N 晶体管, MOSFET, N沟道, 5 A, 500 V, 0.73 ohm, 10 V, 3 V
数据手册 ---
制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)
分类 MOS管MOS管MOS管
安装方式 Through Hole Through Hole Through Hole

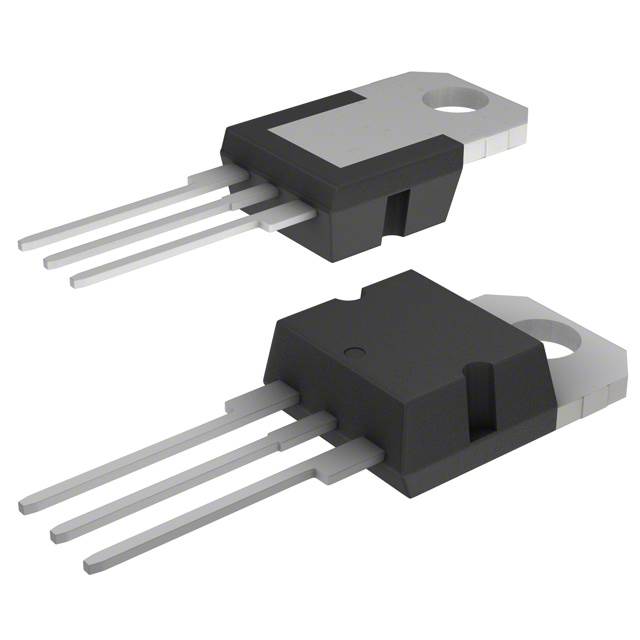

封装 TO-220-3 TO-251-3 TO-220-3
引脚数 - 3 3
极性 N-CH N-Channel N-Channel
耗散功率 60W (Tc) 45 W 45 W
漏源极电压(Vds) 400 V 500 V 500 V
连续漏极电流(Ids) 5.6A - 5A
输入电容(Ciss) 365pF @50V(Vds) 364pF @50V(Vds) 364pF @50V(Vds)
耗散功率(Max) 60W (Tc) 45W (Tc) 45W (Tc)
针脚数 - - 3
漏源极电阻 - 0.73 Ω 0.73 Ω
阈值电压 - 3 V 3 V
上升时间 - 4.4 ns 4.4 ns
额定功率(Max) - - 45 W
下降时间 - 8.8 ns 9 ns
工作温度(Max) - 150 ℃ 150 ℃
工作温度(Min) - -55 ℃ -55 ℃
封装 TO-220-3 TO-251-3 TO-220-3
长度 - 6.6 mm 10.4 mm
宽度 - 2.4 mm 4.6 mm
高度 - 6.9 mm 16.4 mm
工作温度 150℃ (TJ) 150℃ (TJ) 150℃ (TJ)
产品生命周期 Not Recommended for New Designs Not Recommended for New Designs Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 无铅 Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/12/17 2015/12/17
