对比图
型号 RD3T050CNTL1 RND030N20TL IRFR220NPBF
描述 晶体管, MOSFET, N沟道, 5 A, 200 V, 0.54 ohm, 10 V, 5.25 V晶体管, MOSFET, N沟道, 3 A, 200 V, 0.62 ohm, 10 V, 5.2 VINFINEON IRFR220NPBF 晶体管, MOSFET, N沟道, 5 A, 200 V, 600 mohm, 10 V, 4 V
数据手册 ---
制造商 ROHM Semiconductor (罗姆半导体) ROHM Semiconductor (罗姆半导体) Infineon (英飞凌)
分类 MOS管MOS管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 3 3 3

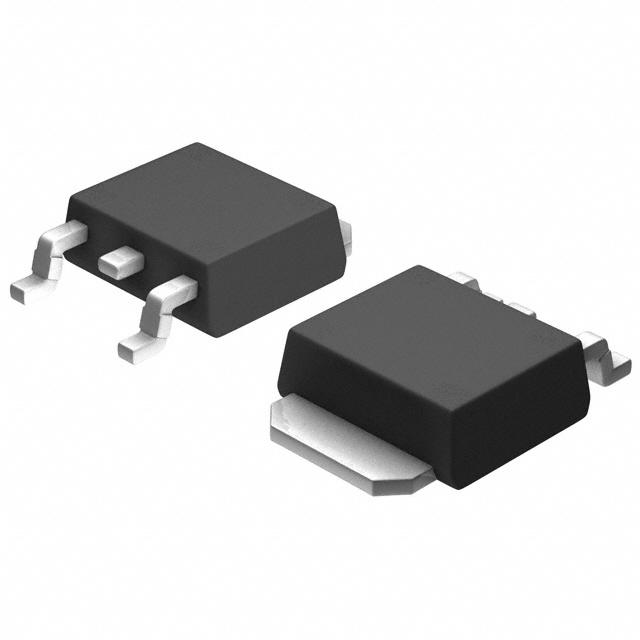

封装 TO-252-3 TO-252-3 TO-252-3
针脚数 3 3 3
漏源极电阻 0.54 Ω 0.62 Ω 0.6 Ω
极性 - N-Channel N-Channel
耗散功率 29 W 20 W 43 W
阈值电压 5.25 V 5.2 V 4 V
漏源极电压(Vds) 200 V 200 V 200 V
上升时间 15 ns 13 ns 11 ns
输入电容(Ciss) 330pF @25V(Vds) 270pF @25V(Vds) 300pF @25V(Vds)
下降时间 8 ns 17 ns 12 ns
工作温度(Max) 150 ℃ 150 ℃ 175 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
耗散功率(Max) 29W (Tc) 850mW (Ta), 20W (Tc) 43W (Tc)
额定功率 - - 43 W
输入电容 - - 300 pF
连续漏极电流(Ids) - - 5A
额定功率(Max) - - 43 W
封装 TO-252-3 TO-252-3 TO-252-3
长度 - - 6.73 mm
宽度 - - 6.22 mm
高度 - - 2.39 mm
工作温度 -55℃ ~ 150℃ (TJ) 150℃ (TJ) -55℃ ~ 175℃ (TJ)
产品生命周期 Active Not For New Designs Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 无铅 Lead Free Lead Free
REACH SVHC版本 - - 2015/12/17
