对比图

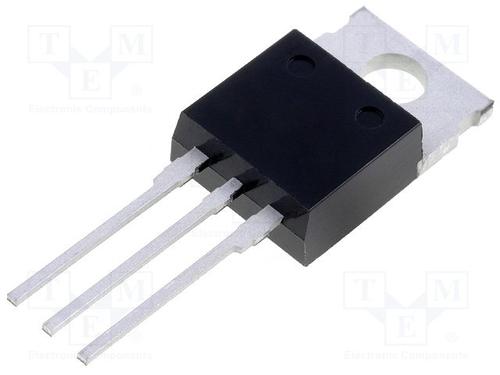

型号 IRGB4064DPBF STGP10NC60KD STGP10NB60S
描述 Trans IGBT Chip N-CH 600V 20A 101000mW 3Pin(3+Tab) TO-220AB TubeSTMICROELECTRONICS STGP10NC60KD 单晶体管, IGBT, 20 A, 2.5 V, 60 W, 600 V, TO-220, 3 引脚STMICROELECTRONICS STGP10NB60S 单晶体管, IGBT, 29 A, 1.35 V, 80 W, 600 V, TO-220, 3 引脚
数据手册 ---
制造商 International Rectifier (国际整流器) ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)
分类 IGBT晶体管IGBT晶体管IGBT晶体管
安装方式 Through Hole Through Hole Through Hole
引脚数 3 3 3
封装 TO-220-3 TO-220-3 TO-220-3
极性 N-Channel N-Channel N-Channel
耗散功率 101 W 60 W 80 W
产品系列 IRGB4064D - -
上升时间 15.0 ns 6.00 ns -
击穿电压(集电极-发射极) 600 V 600 V 600 V
反向恢复时间 62 ns 22 ns -
额定功率(Max) 101 W 65 W 80 W
工作温度(Max) 175 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压(DC) - 600 V 600 V
额定电流 - 20.0 A 10.0 A
针脚数 - 3 3
漏源极电压(Vds) - - 600 V
连续漏极电流(Ids) - - 10.0 A
耗散功率(Max) - 60000 mW 80000 mW
长度 10.66 mm 10.4 mm 10.4 mm
高度 16.51 mm 9.15 mm 9.15 mm
封装 TO-220-3 TO-220-3 TO-220-3
宽度 - 4.6 mm 4.6 mm
工作温度 -55℃ ~ 175℃ -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 - - 2015/12/17
ECCN代码 - EAR99 EAR99
