对比图

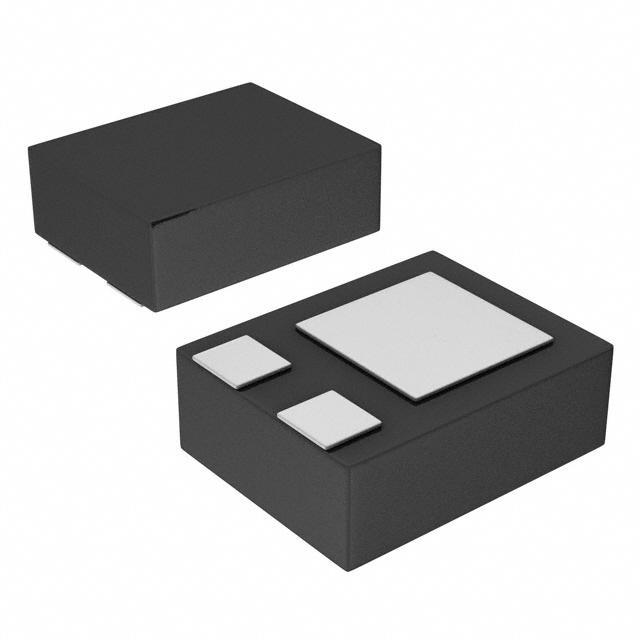

型号 DMG1012UW-7 DMN26D0UFB4-7 DMG1012T-7
描述 N 沟道 20 V 1 A 0.45 Ω 表面贴装 增强模式 功率 MosFet - SOT-323N沟道,Vdss=20V,Idss=230mADMG1012T 系列 20 V 400 mOhm N 沟道 增强模式 Mosfet - SOT-523
数据手册 ---
制造商 Diodes (美台) Diodes (美台) Diodes (美台)
分类 MOS管MOS管MOS管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 3 3 3
封装 SC-70-3 DFN-3 SOT-523-3
额定功率 0.29 W - 0.28 W
通道数 - - 1
针脚数 3 - 3
漏源极电阻 0.3 Ω - 0.3 Ω
极性 N-CH N-CH N-Channel
耗散功率 0.29 W 0.35 W 280 mW
阈值电压 1 V - 1 V
漏源极电压(Vds) 20 V 20 V 20 V
漏源击穿电压 - - 20 V
连续漏极电流(Ids) 1A 0.24A 0.63A
上升时间 7.4 ns 7.9 ns 7.4 ns
输入电容(Ciss) 60.67pF @16V(Vds) 14.1pF @15V(Vds) 60.67pF @16V(Vds)
额定功率(Max) 290 mW 350 mW 280 mW
下降时间 12.3 ns 15.2 ns 12.3 ns
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
耗散功率(Max) 290 mW 350mW (Ta) 280 mW
输入电容 - 14.1 pF -
封装 SC-70-3 DFN-3 SOT-523-3
长度 - 1.05 mm -
工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 - - 2015/12/17
ECCN代码 EAR99 - EAR99
