对比图

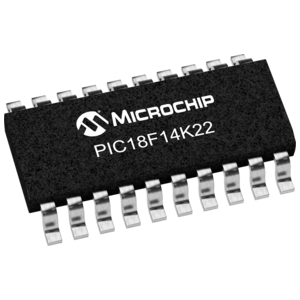

型号 PIC18F14K22-I/SO PIC18F14K22-E/SS PIC18F14K22T-I/SO
描述 MICROCHIP PIC18F14K22-I/SO 微控制器, 8位, 闪存, AEC-Q100, PIC18FxxKxx, 64 MHz, 16 KB, 512 Byte, 20 引脚, SOICPIC18 系列 48 MHz 16 kB 闪存 512 字节 SRAM 8 位 微控制器 - SSOP-20PIC18F1xK22 8 位闪存微控制器PIC18F2x1x/4x1x 系列微控制器基于 PIC18 体系结构，可提供 31 级硬件堆栈和 75 个说明。 这些 MCU 采用极低功耗技术，特别适用于低功耗至关重要的应用。### 微控制器功能最大 16 MIPS CPU 速度 75 指令 - 通过扩展指令集支持 83 指令 31 级硬件堆栈 可配置内部振荡器 - 可选频率范围 16 mHz 至 31 kHz 18 个输入/输出引脚 通电重置 (POR) 通电计时器 (PWRT) 振荡器启动计时器 (OST) 掉电重置 (BOR) 延长监控计时器 (WDT) 在线串行编程 (ICSP) 在线调试 (ICD) ### 极低功耗功能睡眠模式：34 nA 监控计时器：460 nA 计时器 1 振荡器：650 nA @ 32 kHz ### 外设10 位模拟到数字转换器 (ADC) – 12 通道 比较器模块 参考电压模块 三个 16 位计时器 一个 8 位计时器 一个增强型捕获、比较、PWM 模块 主同步串行端口 (MSSP) 模块，带有 SPI 和 I²C 增强型可寻址通用同步异步接收器发送器 (EUSART) SR 闩锁模块 ### PIC18 微控制器
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器微控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 20 20 20
封装 SOIC-20 SSOP-20 SOIC-20
频率 64 MHz 48 MHz 64 MHz
RAM大小 512 B 512 B 512 B
模数转换数(ADC) 1 1 1
工作温度(Max) 85 ℃ 125 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 800 mW 800 mW 800 mW
电源电压 1.8V ~ 5.5V 2.3V ~ 5.5V -
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 1.8 V 1.8V, 2.7V 2.3 V
针脚数 20 - 20
位数 8 - 8
耗散功率 - - 800 mW
输入/输出数 18 Input - 18 Input
电源电压(DC) 1.80V (min) - -
工作电压 1.8V ~ 5.5V - -
时钟频率 64 MHz - -
FLASH内存容量 16 KB - -
长度 12.8 mm 7.5 mm 12.8 mm
宽度 7.5 mm 5.6 mm 7.5 mm
高度 2.05 mm 1.85 mm 2.35 mm
封装 SOIC-20 SSOP-20 SOIC-20
工作温度 -40℃ ~ 85℃ -40℃ ~ 125℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/12/17 - -
ECCN代码 3A991.a.2 - -
HTS代码 8542310001 - -
