IRLR2905和STD15NF10T4

对比图

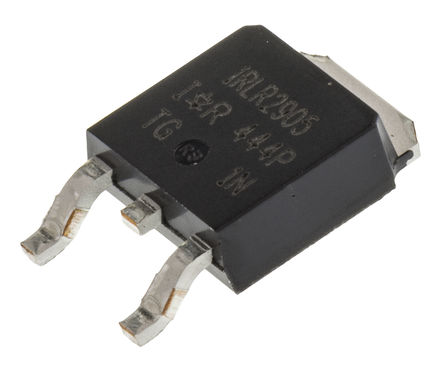

型号 IRLR2905 STD15NF10T4 IRLR2905PBF

描述 Trans MOSFET N-CH 55V 42A 3Pin(2+Tab) DPAKSTMICROELECTRONICS  STD15NF10T4  晶体管, MOSFET, N沟道, 23 A, 100 V, 65 mohm, 10 V, 3 VINTERNATIONAL RECTIFIER  IRLR2905PBF  场效应管, N 通道, MOSFET, 55V, 42A, D-PAKS 新

数据手册 ---

制造商 International Rectifier (国际整流器) ST Microelectronics (意法半导体) International Rectifier (国际整流器)

分类 MOS管MOS管MOS管

安装方式 Surface Mount Surface Mount Surface Mount

封装 DPAK-252 TO-252-3 TO-252-3

引脚数 - 3 3

额定电压(DC) 55.0 V 100 V 55.0 V

额定电流 41.0 A 23.0 A 41.0 A

极性 N-Channel N-Channel N-Channel

耗散功率 110 W 70 W 110 W

产品系列 IRLR2905 - IRLR2905

漏源极电压(Vds) 55.0 V 100 V 55 V

连续漏极电流(Ids) 42.0 A 23.0 A 42.0 A

上升时间 84.0 ns 45 ns 84.0 ns

通道数 - 1 -

针脚数 - 3 3

漏源极电阻 - 0.065 Ω 27 mΩ

阈值电压 - 3 V 2 V

漏源击穿电压 - 100 V 55.0 V

栅源击穿电压 - ±20.0 V -

输入电容(Ciss) - 870pF @25V(Vds) 1700pF @25V(Vds)

额定功率(Max) - 70 W 110 W

下降时间 - 17 ns -

工作温度(Max) - 175 ℃ 175 ℃

工作温度(Min) - -55 ℃ -

耗散功率(Max) - 70W (Tc) -

封装 DPAK-252 TO-252-3 TO-252-3

长度 - 6.6 mm -

宽度 - 6.2 mm -

高度 - 2.4 mm -

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC标准 - No SVHC No SVHC

REACH SVHC版本 - 2015/12/17 -

工作温度 - -55℃ ~ 175℃ -

ECCN代码 - EAR99 -
