LM2695SD概述
Conv DC-DC 8V to 30V Step Down Single-Out 2.5V to 24V 1.25A 10Pin WSON EP T/R
降压 开关稳压器 IC 正 可调式 2.5V 1 输出 1.25A 10-WDFN 裸露焊盘
得捷:
IC REG BUCK ADJ 1.25A 10WSON
艾睿:
Conv DC-DC 8V to 30V Step Down Single-Out 2.5V to 24V 1.25A 10-Pin WSON EP T/R
LM2695SD中文资料参数规格
技术参数
输出接口数 1
输出电压 2.5V ~ 24V
输出电流 1.25 A
调节输出数 1
开关频率 1.00 MHz
拓扑结构 Buck
输入电压Max 30 V
输入电压Min 8 V
输出电压Max 24 V
输出电压Min 2.5 V
输出电流Max 1.25 A
工作温度Max 125 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
引脚数 10
封装 WDFN-10
外形尺寸
封装 WDFN-10
物理参数
工作温度 -40℃ ~ 125℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead

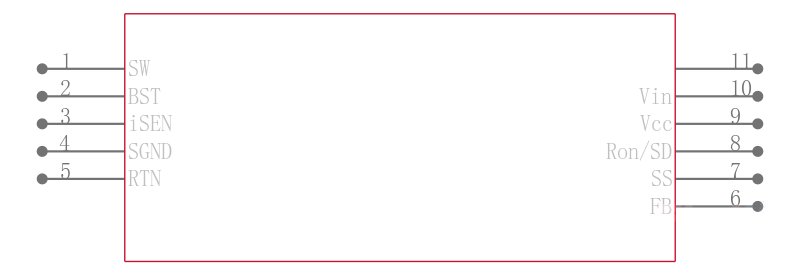

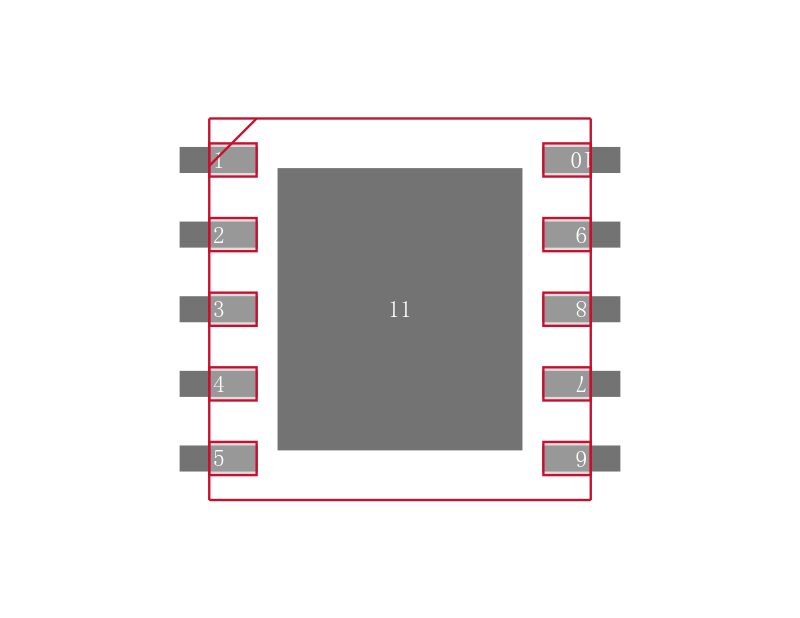

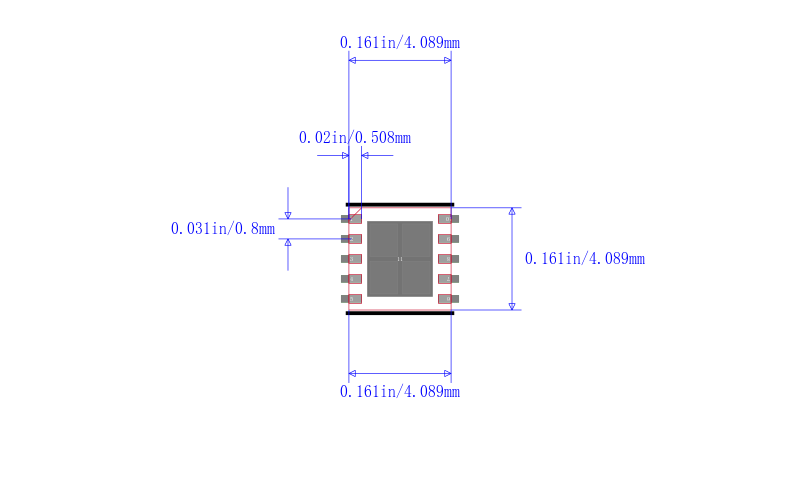

LM2695SD引脚图与封装图
