SMS-125-01-S-D

SMS-125-01-S-D图片1
SMS-125-01-S-D图片2
SMS-125-01-S-D图片3
SMS-125-01-S-D图片4
SMS-125-01-S-D概述

SAMTEC SMS-125-01-S-D Board-To-Board Connector, 1.27mm, 50Contacts, Receptacle, SMS Series, Through Hole, 2Rows

The SMS series from are Tiger Buy through hole micro socket strips. These socket strips mates with Samtec HTMS, TMS, MTMS, DWM, HDWM, FTR, TML, ZML and HMTMS series of connectors.

.
Pitch spacing is 1.27mm 1 to 50 contacts per row with vertical orientation
.
Double row micro socket strip
.
High operating temperature range of -55°C to 125°C for gold plated contacts
.
Black liquid crystal polymer insulator material
.
Contact material is phosphor bronze
.
Contact resistance is 10mohm
.
Tiger Buy contact system
.
Complies with UL E111594 and CSA 090871_0_000 standards
SMS-125-01-S-D中文资料参数规格
技术参数

触点数 50

极性 Female

触点电镀 Gold

排数 2

额定电流Max 5A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

外形尺寸

高度 8.51 mm

物理参数

触点材质 Phosphor Bronze

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial

符合标准

RoHS标准 RoHS Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

SMS-125-01-S-D引脚图与封装图

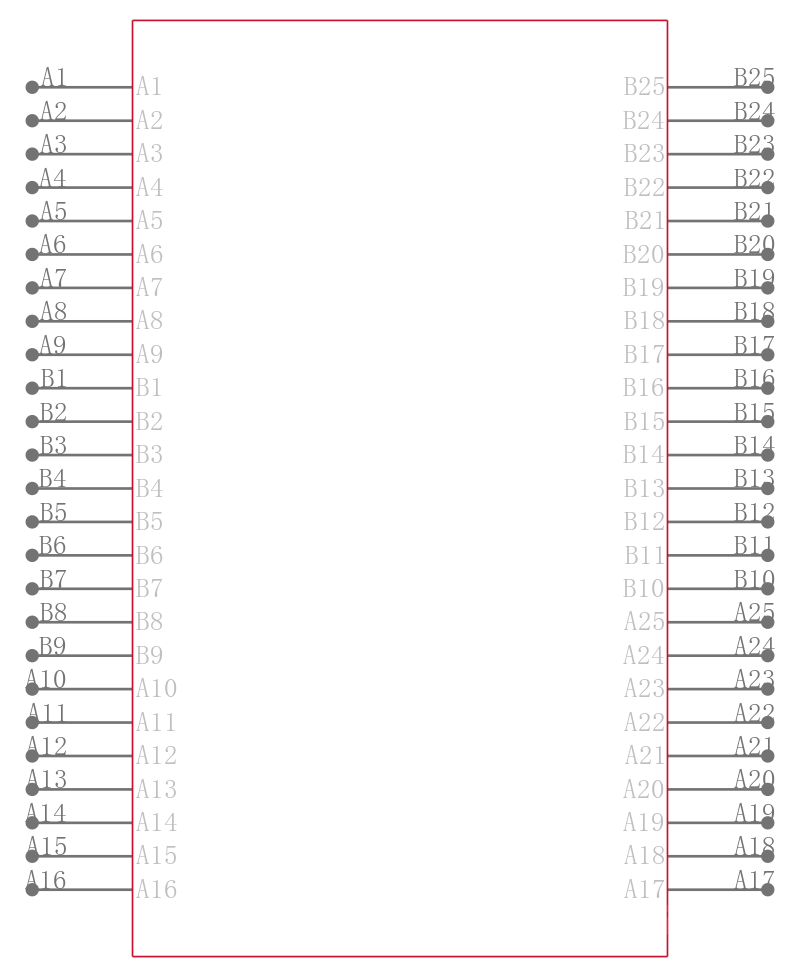

SMS-125-01-S-D引脚图

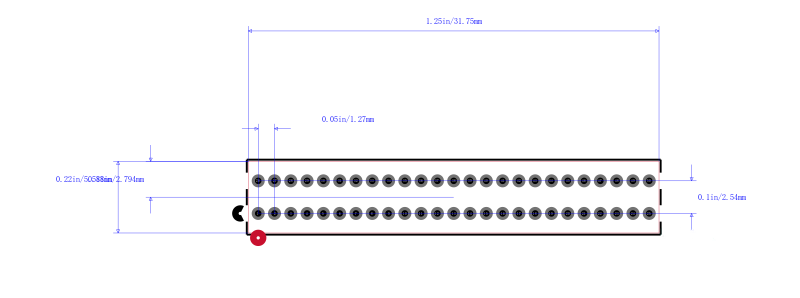

SMS-125-01-S-D封装图

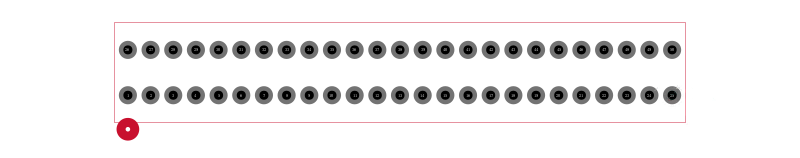

SMS-125-01-S-D封装焊盘图
在线购买SMS-125-01-S-D
型号: SMS-125-01-S-D
描述:SAMTEC SMS-125-01-S-D Board-To-Board Connector, 1.27mm, 50Contacts, Receptacle, SMS Series, Through Hole, 2Rows
替代型号SMS-125-01-S-D
型号/品牌 代替类型 替代型号对比

SMS-125-01-S-D

Samtec 申泰电子

当前型号

当前型号

5-104078-5

泰科

功能相似

SMS-125-01-S-D和5-104078-5的区别
