SMCJ45CA-13-F参数规格_中文资料_数据手册PDF

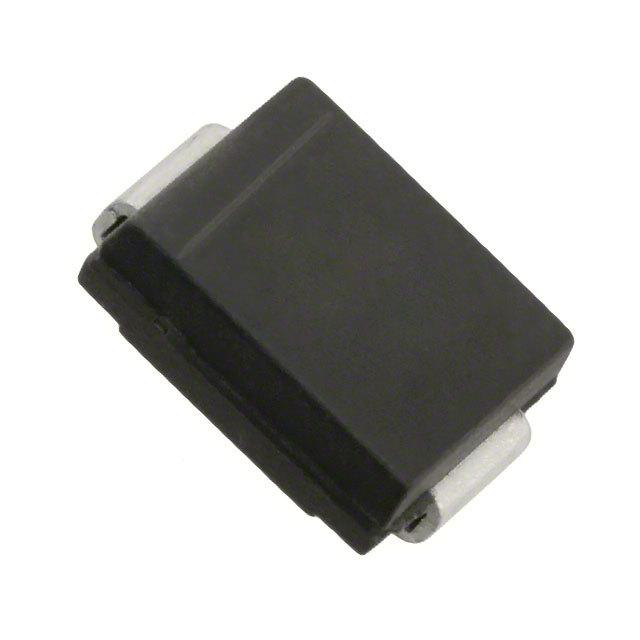

SMCJ45CA-13-F概述

SMCJ 系列 45 V 1500 W 双向表面贴装 TVS 二极管 - DO-214AB

72.7V 夹子 20.6A Ipp TVS - 表面贴装型 SMC

立创商城:
双向 Vrwm:45V 1.5kW

得捷:
TVS DIODE 45VWM 72.7VC SMC

贸泽:
ESD 抑制器/TVS 二极管 1500W 45.0V

艾睿:
Diode TVS Single Bi-Dir 45V 1.5KW 2-Pin SMC T/R

安富利:
Diode TVS Single Bi-Dir 45V 1.5KW 2-Pin SMC T/R

Chip1Stop:
Diode TVS Single Bi-Dir 45V 1.5KW 2-Pin SMC T/R

Win Source:
TVS DIODE 45VWM 72.7VC SMC

SMCJ45CA-13-F中文资料参数规格

技术参数

额定电压DC 45.0 V

工作电压 45 V

额定功率 1.50 kW

击穿电压 50 V

钳位电压 72.7 V

测试电流 1 mA

脉冲峰值功率 1500 W

最小反向击穿电压 50 V

工作温度Max 150 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AB-2

外形尺寸

长度 7.11 mm

宽度 6.22 mm

高度 2.3 mm

封装 DO-214AB-2

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

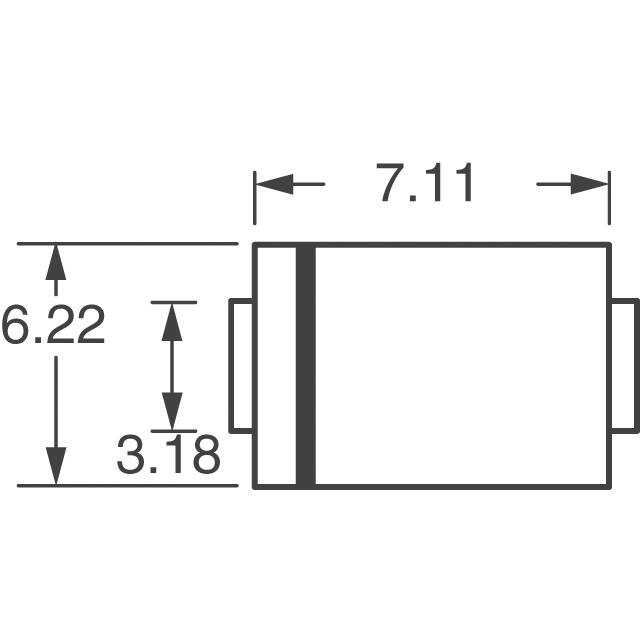

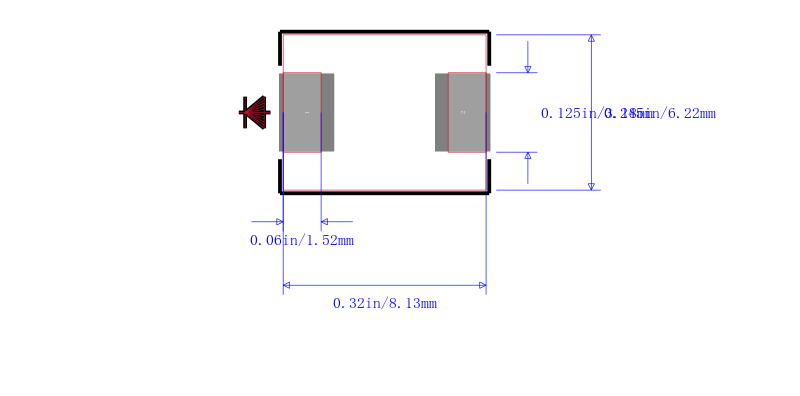

SMCJ45CA-13-F引脚图与封装图

在线购买SMCJ45CA-13-F

型号： SMCJ45CA-13-F

制造商： Diodes 美台

描述：SMCJ 系列 45 V 1500 W 双向表面贴装 TVS 二极管 - DO-214AB

立即咨询

替代型号SMCJ45CA-13-F

型号/品牌	代替类型	替代型号对比
SMCJ45CA-13-F Diodes 美台	当前型号	当前型号
SMCJ45CA-13 美台	完全替代	SMCJ45CA-13-F和SMCJ45CA-13的区别
SMCJ45CA-E3/57T 威世	类似代替	SMCJ45CA-13-F和SMCJ45CA-E3/57T的区别
SMCJ40CA 伯恩斯	功能相似	SMCJ45CA-13-F和SMCJ40CA的区别
