1.5SMC24A概述

硅雪崩二极管 - 1500W表面贴装型瞬态电压抑制器 Silicon Avalanche Diodes - 1500W Surface Mount Transient Voltage Supressors

33.2V 夹子 45.8A Ipp TVS - 表面贴装型 DO-214AB（SMCJ）

立创商城:
单向 Vrwm:20.5V 1.5kW

得捷:
TVS DIODE 20.5VWM 33.2VC DO214AB

艾睿:
Diode TVS Single Uni-Dir 20.5V 1.5KW 2-Pin DO-214AB T/R

Verical:
TVS Diode Single Uni-Dir 20.5V 1.5KW 2-Pin SMC T/R

Win Source:
TVS DIODE 20.5VWM 33.2VC SMD

1.5SMC24A中文资料参数规格

技术参数

额定电压DC 24.0 V

额定功率 1.50 kW

钳位电压 33.2 V

测试电流 1 mA

脉冲峰值功率 1500 W

最小反向击穿电压 22.8 V

击穿电压 22.8 V

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AB

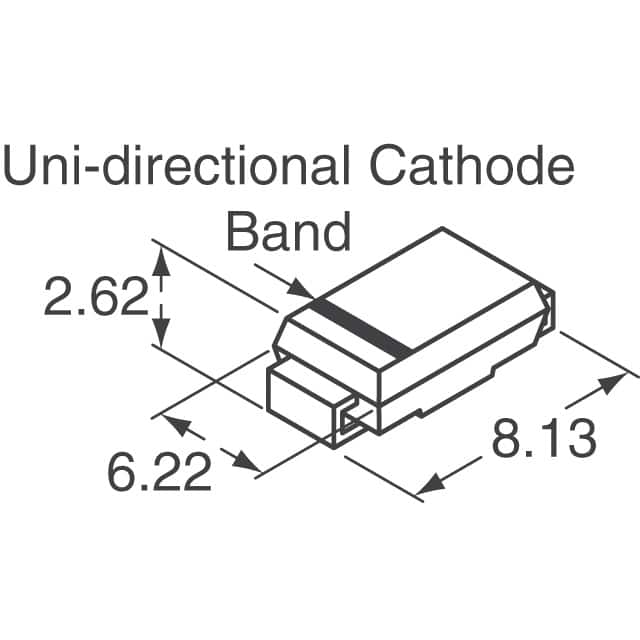

外形尺寸

长度 8.13 mm

宽度 6.22 mm

高度 2.62 mm

封装 DO-214AB

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

1.5SMC24A引脚图与封装图
