22-28-8094中文资料参数规格

技术参数

触点数 9

极性 Male

触点电镀 Gold

额定电流 4 A

排数 1

灼热丝测试标准 Non-Compliant

无卤素状态 Not Low Halogen

方向 Right Angle

电路数 9

针脚数 9

额定电流Max 4A/触头

额定电压 250 V

接触电阻Max 20 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 22.9 mm

宽度 2.29 mm

高度 2.49 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bulk

制造应用汽车，通用，医疗，电信

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

HTS代码 8442300150

数据手册

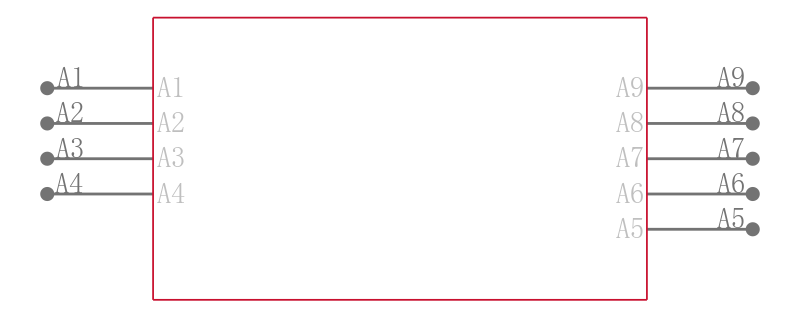

22-28-8094引脚图与封装图

在线购买22-28-8094

型号： 22-28-8094

制造商： Molex 莫仕

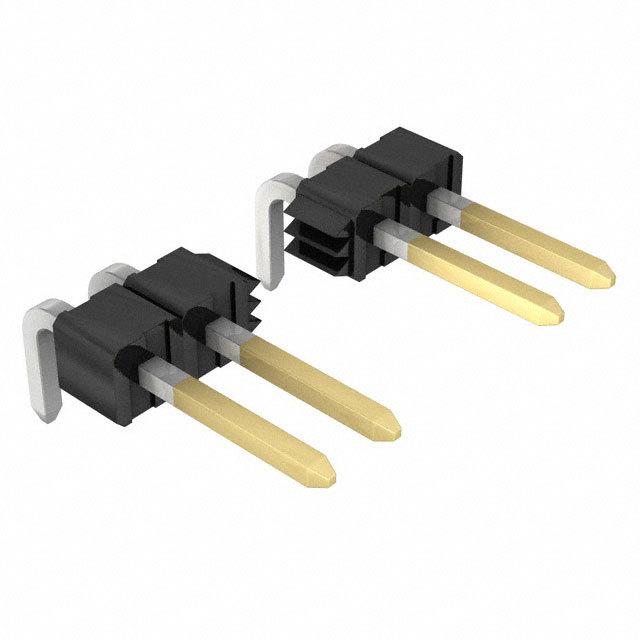

描述：2.54毫米（ .100“ ）间距KK®头，分离式，直角式表面焊接， 9电路， 0.76μm （ 30μ ”），金（Au ）选择性镀层，配合针脚长度6.20毫米（ 0.244 “ ） 2.54mm .100" Pitch KK® Header, Breakaway, Right Angle Surface Mount Compatible, 9 Circuits, 0.76μm 30μ" Gold Au Selective Plating, Mating Pin Length 6.20mm .244"

立即咨询

替代型号22-28-8094

型号/品牌	代替类型	替代型号对比
22-28-8094 Molex 莫仕	当前型号	当前型号
22-28-8092 莫仕	完全替代	22-28-8094和22-28-8092的区别
22-28-8090 莫仕	功能相似	22-28-8094和22-28-8090的区别
22-28-8091 莫仕	功能相似	22-28-8094和22-28-8091的区别
