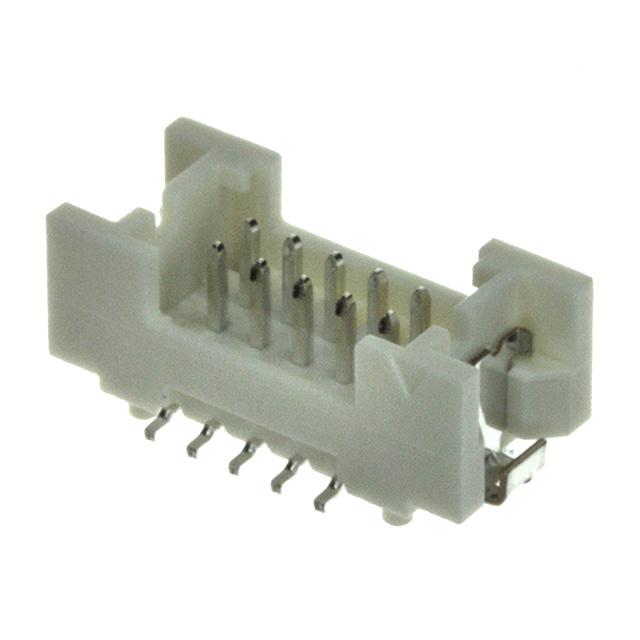

DF13-10DP-1.25V25

SMT 针座这些 Hirose DF13 系列 1.25mm 节距微型表面安装直向引脚管座是薄型连接器 5.8mm，具有防磨擦盒式结构，设计巧妙，可防止错误插入。 这些 DF13 表面安装引脚管座的设计具有防止焊接脱落的金属装置，以及用于精确印刷电路板定位的 0.8 mm 直径轮毂。 对于此系列 DF13 表面安装引脚管座，以 20 结尾的部件号为镀锡触点，以 25 结尾的部件号为镀锡铜合金触点，以 55 结尾的部件号为镀金触点。 DF13 系列表面安装连接器管座还有很多应用，包括便携式 PC、摄像机和移动终端等。额定电流 1A 电压额定值 150V 交流 工作温度范围 -35 至 +85°C ### 1.25mm 线到板 - Hirose DF13

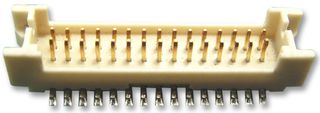

Hirose DF13 系列 1.25 mm 印刷电路板管座

DF13 系列 1.25 mm 印刷电路板管座，采用小巧的紧凑型设计，提供单排和双排配置。 双排管座采用节省空间的设计，与印刷电路板体积相同的单排型号相比，密度提高了 30%。 这些 DF13 印刷电路板管座采用薄型设计，比板高出 5.8 mm（SMT 直立式安装）和 5.3 mm（直通孔式安装）。 这些管座的外壳采用防磨擦箱体结构，具有极化插槽，可防止错误插入。 摩擦锁定机制可确保管座牢固地连接至配接 DF13 外壳。 这些 DF13 印刷电路板管座提供印刷电路板安装凸台，用于在印刷电路板上进行准确校准和放置。SMT 型号还具有金属配件，确保安全连接到印刷电路板，防止焊料剥落。 这些 DF13 管座型号具有真空拾取区，允许自动拾取和放置，还提供压纹卷带式包装 这些 DF13 系列 1.25 mm 印刷电路板管座可与 DF13 系列 1.25 mm 印刷电路板压接连接器外壳配接。

### 特点和优势

• 紧凑节省空间的设计

• 在印刷电路板印迹相同的情况下，双排配置提供比单排配置高 30% 的密度

• 防磨擦外壳

• 极化插槽，用于防止错插

• 摩擦锁定机制，可确保牢固的配接连接

• 印刷电路板安装凸台，用于准确放置在印刷电路板上

• SMT 型号带有金属配件，用于安全连接到印刷电路板

• 支持自动即取即装安装

• 采用压纹式载带和卷轴包装

### 应用

这些 DF13 系列连接器特别适用于需要多个信号和空间节省印迹的便携式设备。应用包括数码相机、LCD 显示屏、数码摄像机、汽车导航、访问控制装置和测量设备。
