对比图

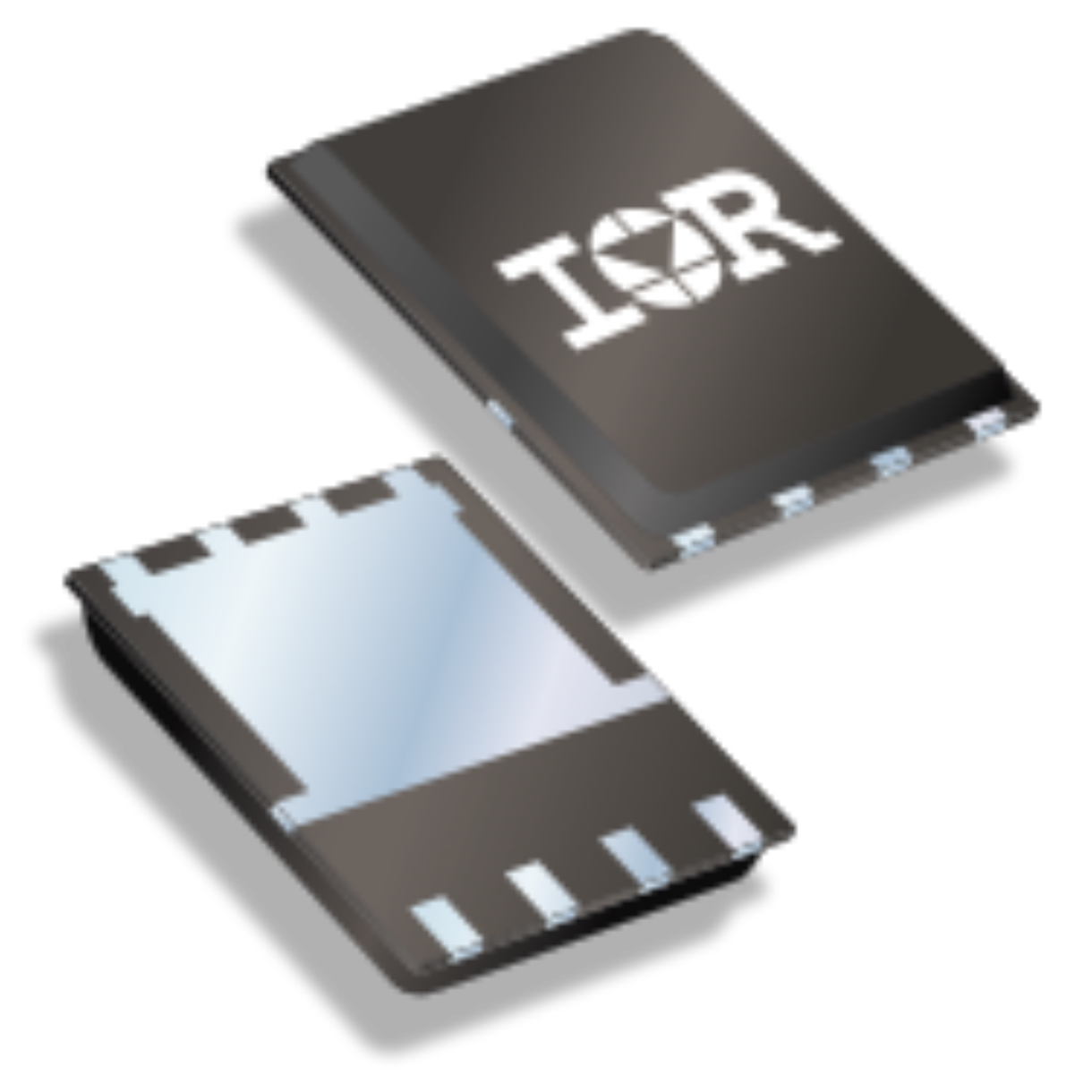

型号 CSD17501Q5A IRFH5302DTRPBF CSD17506Q5A
描述 30V ， N通道NexFET功率MOSFET 30V, N-Channel NexFET Power MOSFETsMOSFET 30 V FETky（单片式FET及肖特基二极管） 100 A 2.5 mOhm 26 nC Qg PQFN30V N 通道 NexFET™ 功率 MOSFET，Vgs 为 20V
数据手册 ---
制造商 TI (德州仪器) Infineon (英飞凌) TI (德州仪器)
分类 MOS管MOS管MOS管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 8 8 8
封装 VSON-FET-8 PowerVDFN-8 PowerTDFN-8
通道数 1 1 1
极性 N-CH N-Channel N-Channel
耗散功率 3.2 W 3.6W (Ta), 104W (Tc) 3.2 W
阈值电压 1.3 V - 1.3 V
漏源极电压(Vds) 30 V 30 V 30 V
连续漏极电流(Ids) 28A 29A 23A
上升时间 17 ns 30 ns 13 ns
输入电容(Ciss) 2630pF @15V(Vds) 3635pF @25V(Vds) 1650pF @15V(Vds)
额定功率(Max) 3.2 W - 3.2 W
下降时间 7.9 ns 12 ns 5.3 ns
工作温度(Max) 150 ℃ - 150 ℃
工作温度(Min) -55 ℃ - -55 ℃
耗散功率(Max) 3.2W (Ta) 3.6W (Ta), 104W (Tc) 3.2W (Ta)
针脚数 - - 8
漏源极电阻 - - 0.0032 Ω
额定功率 - 3.6 W -
封装 VSON-FET-8 PowerVDFN-8 PowerTDFN-8
长度 - - 6.1 mm
宽度 - 5 mm 5 mm
高度 - - 1.1 mm
工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Active Active 正在供货
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant Non-Compliant
含铅标准 Contains Lead Lead Free Contains Lead
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
ECCN代码 EAR99 - -
