对比图
型号 BSC152N10NSFG BSC160N10NS3GATMA1 FDMS3662
描述 OptiMOS®2功率三极管 OptiMOS™2 Power-TransistorINFINEON BSC160N10NS3GATMA1 晶体管, MOSFET, N沟道, 42 A, 100 V, 0.0139 ohm, 10 V, 2.7 VFDMS3662 系列 100 V 14.8 mOhm N 沟道 Power Trench Mosfet - Power 56
数据手册 ---
制造商 Infineon (英飞凌) Infineon (英飞凌) Fairchild (飞兆/仙童)
分类 MOS管MOS管MOS管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 8 8 8

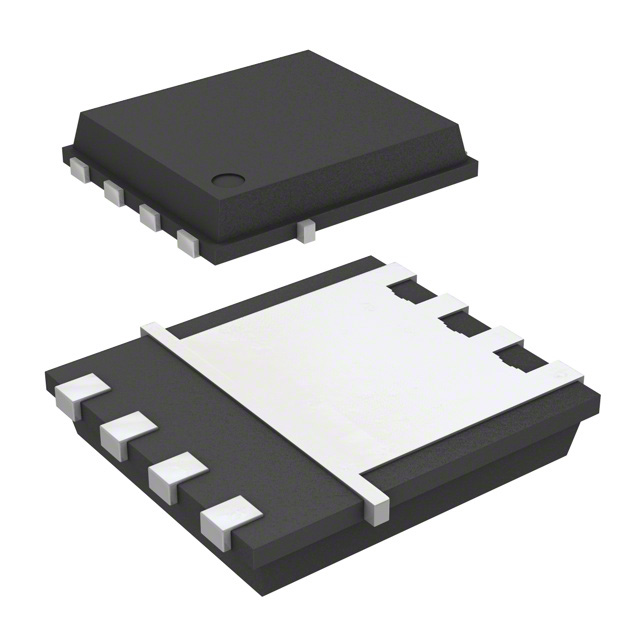

封装 PowerTDFN-8 PG-TDSON-8 Power-56
针脚数 - 8 8
漏源极电阻 - 0.0139 Ω 0.0114 Ω
极性 N-Channel N-Channel N-Channel
耗散功率 114 W 60 W 104 W
阈值电压 - 2.7 V 3.5 V
漏源极电压(Vds) 100 V 100 V 100 V
连续漏极电流(Ids) - 8.8A 8.9A
上升时间 - 15 ns 15 ns
输入电容(Ciss) 1900pF @50V(Vds) 1300pF @50V(Vds) 4620pF @50V(Vds)
额定功率(Max) 114 W - 2.5 W
下降时间 - 5 ns 6 ns
工作温度(Max) - 150 ℃ 150 ℃
工作温度(Min) - -55 ℃ -55 ℃
耗散功率(Max) - 60W (Tc) 2.5W (Ta), 104W (Tc)
额定功率 - 60 W -
输入电容 - 1300 pF -
长度 - 5.35 mm 5 mm
宽度 - 6.35 mm 6 mm
高度 - 1.1 mm 1.05 mm
封装 PowerTDFN-8 PG-TDSON-8 Power-56
工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Obsolete Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 - 2015/12/17 2015/06/15
