SN74AHC1G08DBVRG4概述

单路2输入正与门 SINGLE 2-INPUT POSITIVE-AND GATE

与门 IC 1 通道 - SOT-23-5

得捷:
IC GATE AND 1CH 2-INP SOT-23-5

立创商城:
SN74AHC1G08DBVRG4

德州仪器TI:
Single 2-input, 2-V to 5.5-V AND gate

贸泽:
Logic Gates Single 2-Input

艾睿:
AND Gate 1-Element 2-IN CMOS Automotive 5-Pin SOT-23 T/R

安富利:
AND Gate 1-Element 2-IN CMOS 5-Pin SOT-23 T/R

Win Source:
IC GATE AND 1CH 2-INP SOT-23-5

SN74AHC1G08DBVRG4中文资料参数规格

技术参数

电源电压DC 2.00V ~ 5.50V

电路数 1

位数 1

传送延迟时间 5.90 ns

电压波节 5.00 V, 3.30 V

逻辑门个数 1

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-23-5

外形尺寸

长度 2.9 mm

宽度 1.6 mm

高度 1.15 mm

封装 SOT-23-5

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

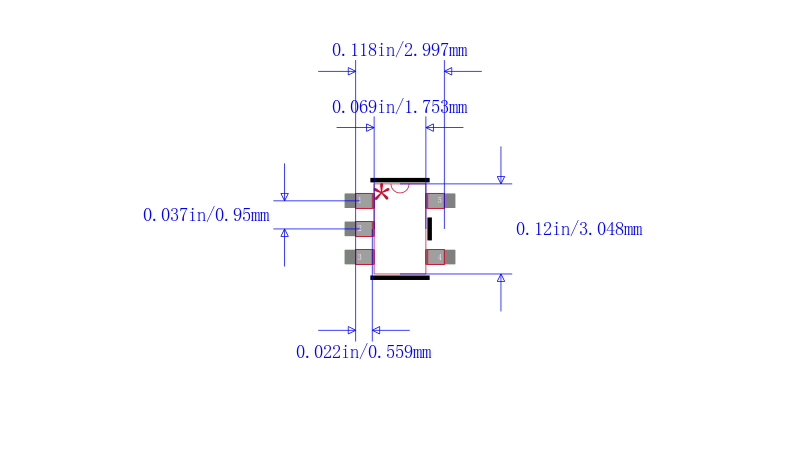

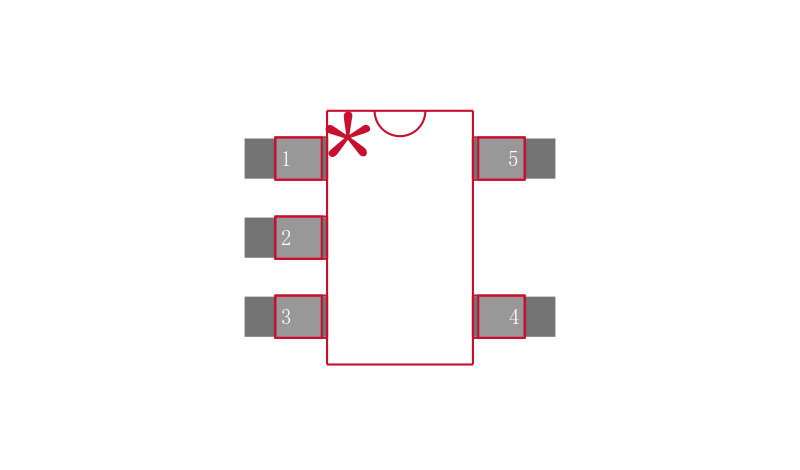

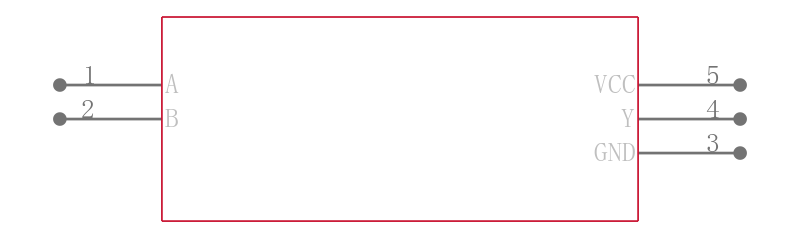

SN74AHC1G08DBVRG4引脚图与封装图

在线购买SN74AHC1G08DBVRG4

型号： SN74AHC1G08DBVRG4

制造商： TI 德州仪器

描述：单路2输入正与门 SINGLE 2-INPUT POSITIVE-AND GATE

立即咨询

替代型号SN74AHC1G08DBVRG4

型号/品牌	代替类型	替代型号对比
SN74AHC1G08DBVRG4 TI 德州仪器	当前型号	当前型号
SN74AHC1G08DBVRE4 德州仪器	完全替代	SN74AHC1G08DBVRG4和SN74AHC1G08DBVRE4的区别
SN74AHC1G08DBVTG4 德州仪器	完全替代	SN74AHC1G08DBVRG4和SN74AHC1G08DBVTG4的区别
SN74AHC1G08DBV 德州仪器	完全替代	SN74AHC1G08DBVRG4和SN74AHC1G08DBV的区别
