SN74LVC861ANSRE4概述
具有三态输出的10位总线收发器 10-BIT BUS TRANSCEIVER WITH 3-STATE OUTPUTS
收发器，非反相 1 元件 10 位每元件 三态 Output 24-SO
得捷:
IC TXRX NON-INVERT 3.6V 24SO
贸泽:
Bus Transceivers 10-Bit Bus Trnscvr With 3-State Outputs
艾睿:
Bus XCVR Single 10-CH 3-ST 24-Pin SOP T/R
Win Source:
IC TXRX NON-INVERT 3.6V 24SO / Transceiver, Non-Inverting 1 Element 10 Bit per Element 3-State Output 24-SO
SN74LVC861ANSRE4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 3.60V
输出接口数 10
电路数 1
通道数 10
电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V
输出电流驱动 -1.00 mA
工作温度Max 85 ℃
工作温度Min 40 ℃
电源电压 1.65V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 1.65 V
封装参数
安装方式 Surface Mount
引脚数 24
封装 SOIC-24
外形尺寸
长度 15 mm
宽度 5.3 mm
高度 1.95 mm
封装 SOIC-24
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

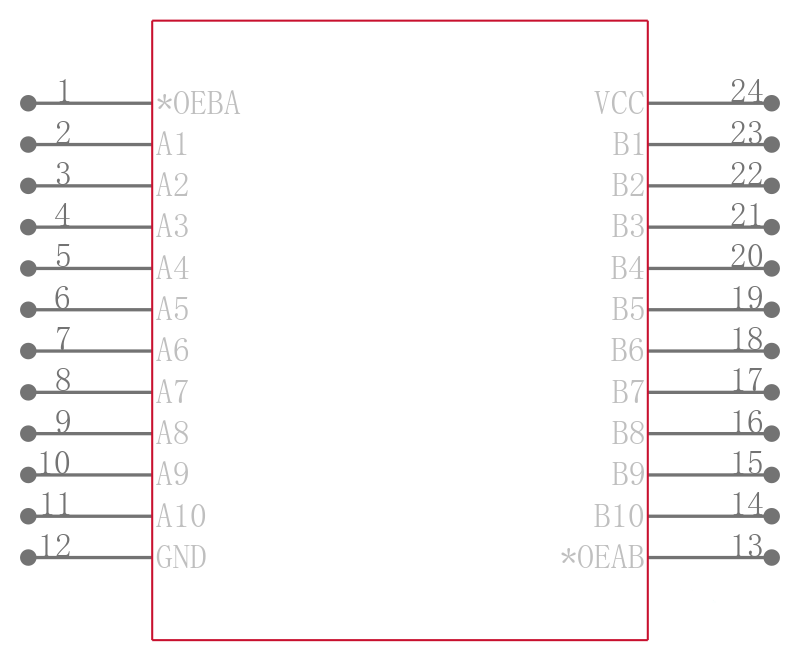

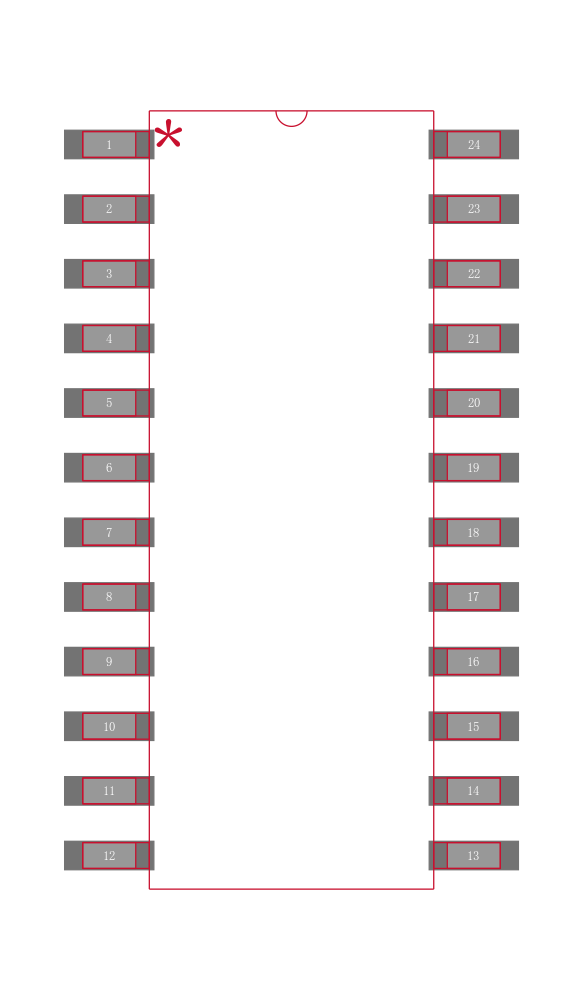

SN74LVC861ANSRE4引脚图与封装图
