SN74LVTH543NSRG4概述

总线收发器 3.3V ABT Octal Registred Transceivr

Transceiver, Non-Inverting 1 Element 8 Bit per Element 3-State Output 24-SO

得捷:
IC TXRX NON-INVERT 3.6V 24SO

贸泽:
总线收发器 3.3V ABT Octal Registred Transceivr

Win Source:
IC TXRX NON-INVERT 3.6V 24SO / Transceiver, Non-Inverting 1 Element 8 Bit per Element 3-State Output 24-SO

SN74LVTH543NSRG4中文资料参数规格

技术参数

电源电压DC 2.70V ~ 3.60V

电路数 1

位数 8

电压波节 3.30 V, 2.70 V

输出电流驱动 -500 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 3.6V

封装参数

安装方式 Surface Mount

封装 SOIC-24

外形尺寸

长度 15 mm

宽度 5.3 mm

高度 1.95 mm

封装 SOIC-24

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

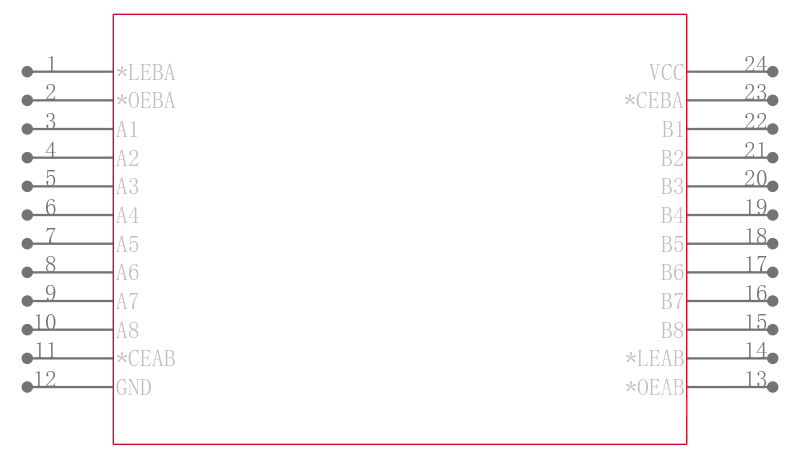

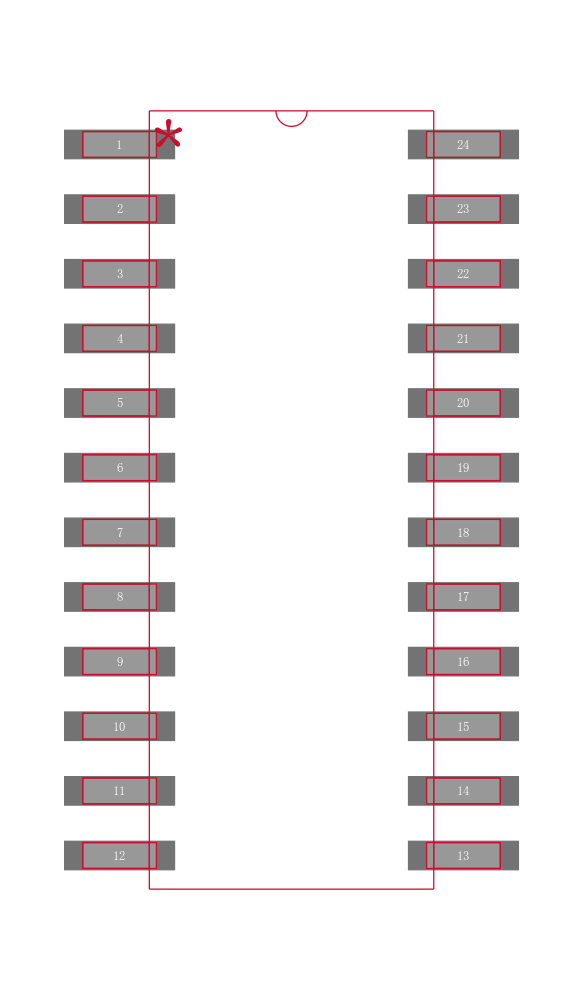

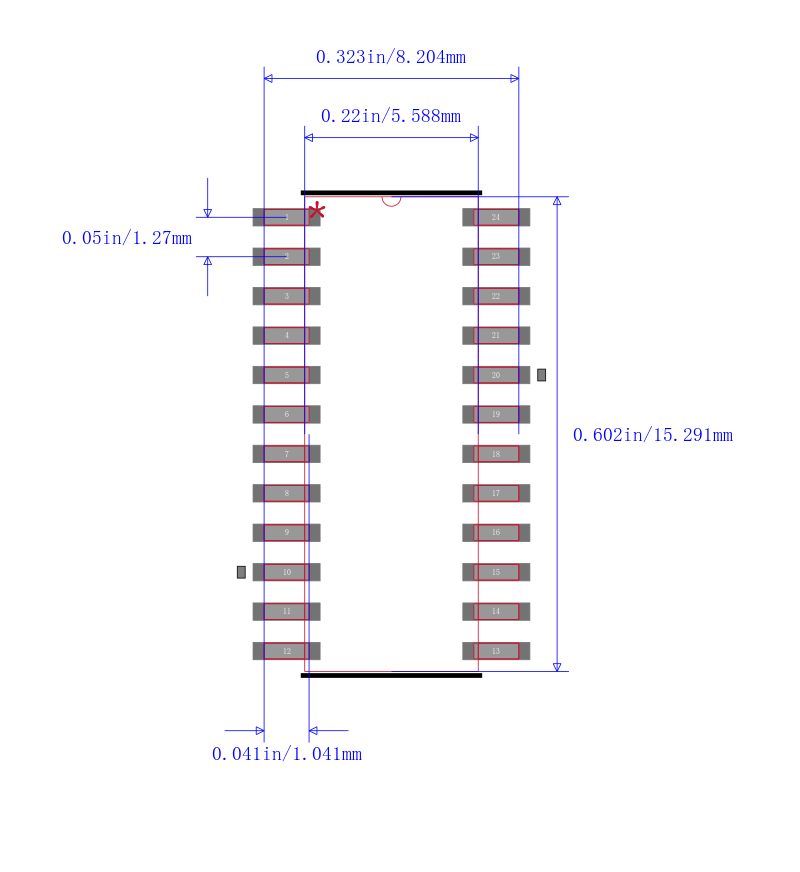

SN74LVTH543NSRG4引脚图与封装图

在线购买SN74LVTH543NSRG4

型号： SN74LVTH543NSRG4

制造商： TI 德州仪器

描述：总线收发器 3.3V ABT Octal Registred Transceivr

立即咨询

替代型号SN74LVTH543NSRG4

型号/品牌	代替类型	替代型号对比
SN74LVTH543NSRG4 TI 德州仪器	当前型号	当前型号
SN74LVTH543NSRE4 德州仪器	类似代替	SN74LVTH543NSRG4和SN74LVTH543NSRE4的区别
SN74LVTH543NSR 德州仪器	功能相似	SN74LVTH543NSRG4和SN74LVTH543NSR的区别
