STEVAL-IHM023V3

STMICROELECTRONICS  STEVAL-IHM023V3  评估电路板, L6390, 3相, 电机控制

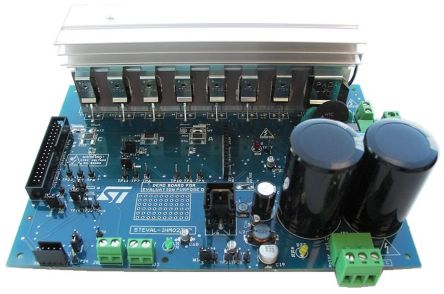

1kW 3 相电动机控制评估板（L6390 驱动器和 STGP10H60DF IGBT）

评估板是交流 - 直流反相器，可产生三相波形，用于驱动两相或三相电动机，如感应电动机或永久磁铁同步电动机 PMSM，电动机高达 1000W。

最小输入电压：125V 直流或 90V 交流

最大输入电压：400V 直流或 285V 交流

输入电压范围，带适用输入电压倍增器，从 65V 交流到 145V 交流

电压范围用于低电压电动机控制应用，从 18V 直流到 35V 直流

回馈制动控制

输入起动限制，带旁路继电器

+15V 辅助电源，基于降压转换器，带 VIPer16

完全组装板设计采用测试点和隔离塑料盖，提供安全

转速计输入

霍尔/编码器输入

板尺寸：127 x 180 mm
