SD0805S020S1R0概述
AVX SD0805S020S1R0 肖特基整流器, 单, 20 V, 1 A, SOD-323, 2 引脚, 450 mV
是一款肖特基势垒整流器, FRP基质, 环氧树脂底部填充盒, 可焊接无铅镀锡端子, 符合MIL-STD-750端子。采用独特的无引线技术, 该技术无需引线框架电线连接, 使芯片上下对称, 从而减少了安装问题, 提高温度传递和电流处理能力 与SOD器件相比。适用于开关电源, 高频整流, 反向偏置保护应用。
- .
- 高电流能力
- .
- 低功耗/高效率
- .
- 无卤素
SD0805S020S1R0中文资料参数规格
技术参数
针脚数 2
正向电压 450mV @1A
热阻 28℃/W RθJL
正向电流 1 A
最大正向浪涌电流（Ifsm） 10 A
正向电压Max 450 mV
正向电流Max 1 A
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 0805
外形尺寸
封装 0805
其他
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Industrial, 电源管理, Power Management, 军用与航空, 工业, 国防, Aerospace, Defence, Military
符合标准
RoHS标准 RoHS Compliant
含铅标准 无铅
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/12/17

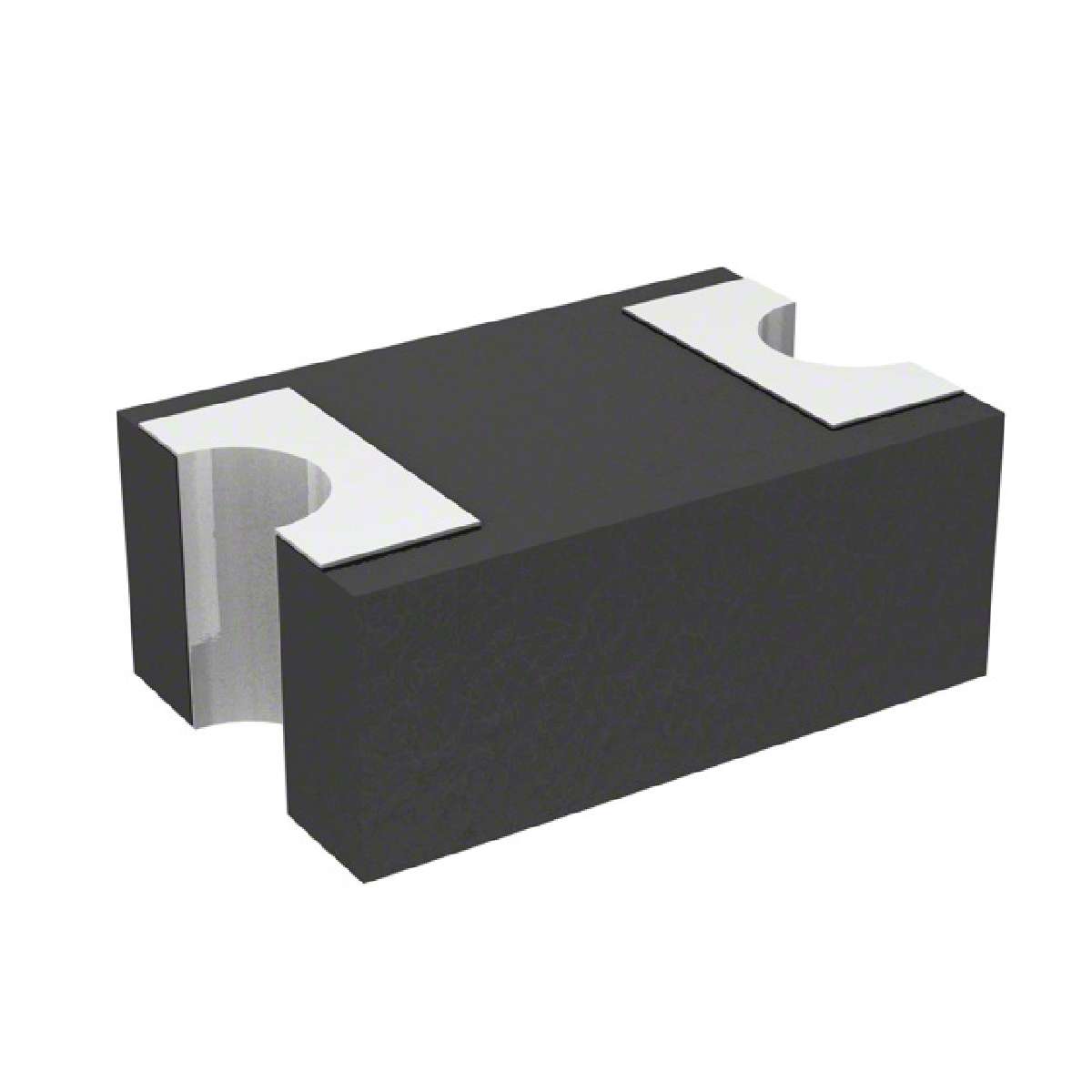

SD0805S020S1R0引脚图与封装图
