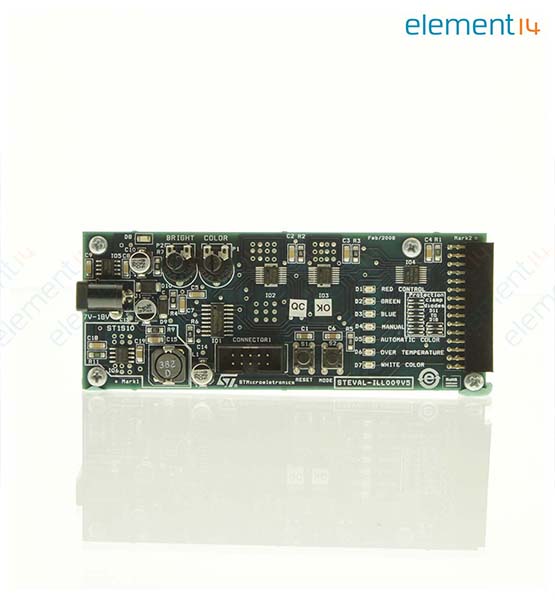

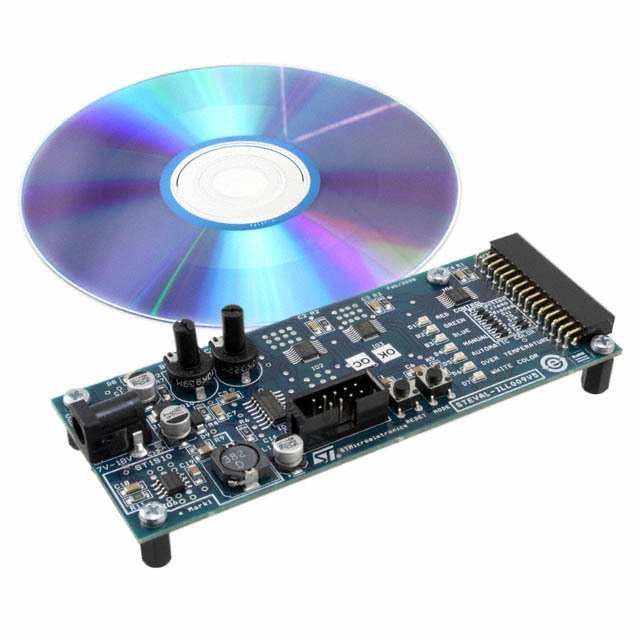

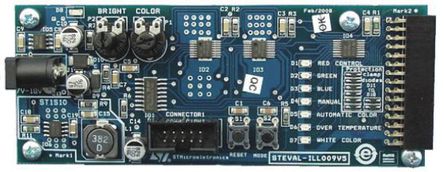

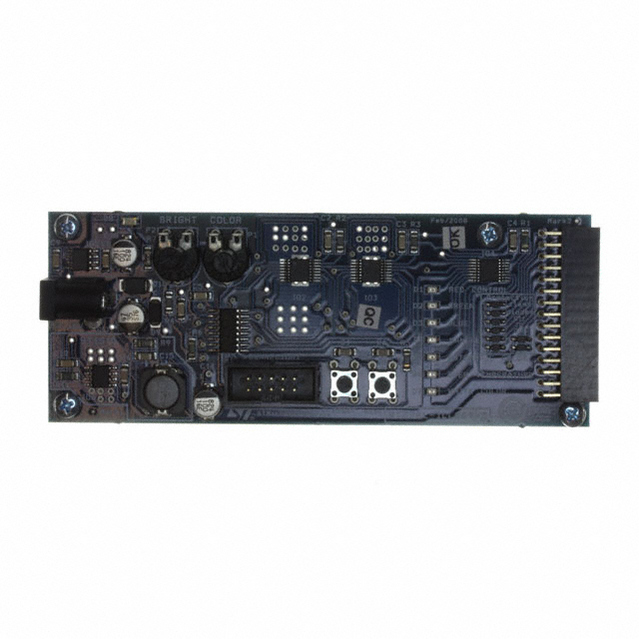

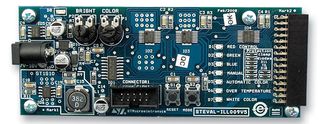

STP04CM05 和 ST1S10 新型 RGB 颜色演示板STEVAL-ILL009V5 演示版旨在评估和测试直流-直流转换器 ST1S10、LED 驱动器 STP04CM05 和 STP08CP05。3A 4V 时，直流到直流转换器使用 ST1S10 用于输入电压范围（7 至 18 V） 新改进的 LED 驱动器 STP04CM05 和 STP08CP05 通过 Transil™ 完成了输入过电压保护 SMAJ15A-TR 防止输入电压反向 尺寸 120 x 47 mm ### 电源接口，Texas Instruments
是一个演示电路板, 设计用于评估和测试直流至直流转换器ST1S10和LED驱动器STP04CM05及STP08CP05. 这一电路板替代了之前的版本STEVALILL009V1. STEVAL-ILL009V5的输入电压为7V至18V. 这一新型LED驱动器可产生更快的通讯及更高的输出电压. ST1S10是一个高效降压PWM电流模式转换调节器, 可提供高达3A的输入电流. STP04CM05是一个高功率LED驱动器和4位移位寄存器, 用于公路LED应用. 四个调节过的恒定电流源设计用于提供80mA至400mA的电流以驱动高功率LED. STP08CP05是一个单片低电压低电流驱动的8位移位寄存器, 设计用以为LED阵列供电. 八个调节过的恒定电流源设计用以提供5mA至100mA的电流驱动LED灯.
- .
- 3A, 4V 直流至直流转换器, 使用ST1S10, 输入电压范围 7V至18V
- .
- 新改良的LED驱动器STP04CM05和STP08CP05
- .
- 由Transil SMAJ15A-TR进行输入过压保护
- .
- 防止输入电压反转保护
- .
- 电路板尺寸120mm x 47mm
输出接口数 4
输入电压DC 7.00V ~ 18.0V
输出电压 20 V
输出电流 400 mA
输入电压Max 18 V
输入电压Min 7 V
输入电压 7V ~ 18V
产品生命周期 Active
包装方式 Bulk
制造应用 Audio, 消费电子产品, Power Management, 音频, 工业, 发光二极管照明, Consumer Electronics, 便携式器材, Industrial, LED Lighting, Portable Devices, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
