SN74ALVCH16501DLR参数规格_中文资料_数据手册PDF

SN74ALVCH16501DLR概述

18位通用总线收发器，具有三态输出 18-BIT UNIVERSAL BUS TRANSCEIVER WITH 3-STATE OUTPUTS

通用总线收发器 18 位 56-SSOP

得捷:
IC UNIV BUS TXRX 18BIT 56SSOP

艾睿:
Bus XCVR Single 18-CH 3-ST 56-Pin SSOP T/R

安富利:
Bus XCVR Single 18-CH 3-ST 56-Pin SSOP T/R

SN74ALVCH16501DLR中文资料参数规格

技术参数

电源电压DC 1.65V ~ 3.60V

输出接口数 18

输出电流 24.0 mA

电路数 18 Bit

位数 18

传送延迟时间 3.90 ns

电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 3.6V

封装参数

安装方式 Surface Mount

引脚数 56

封装 BSSOP-56

外形尺寸

封装 BSSOP-56

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

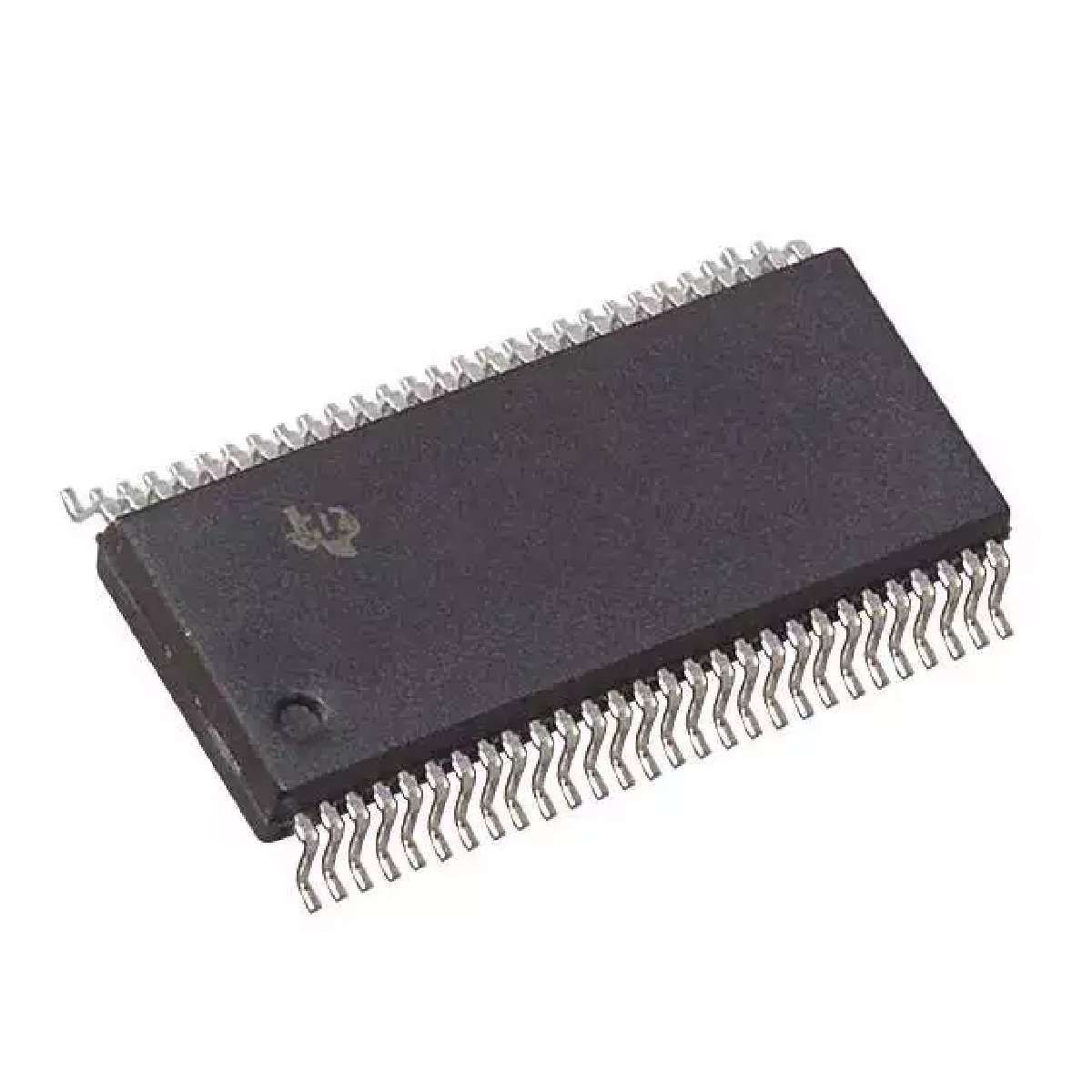

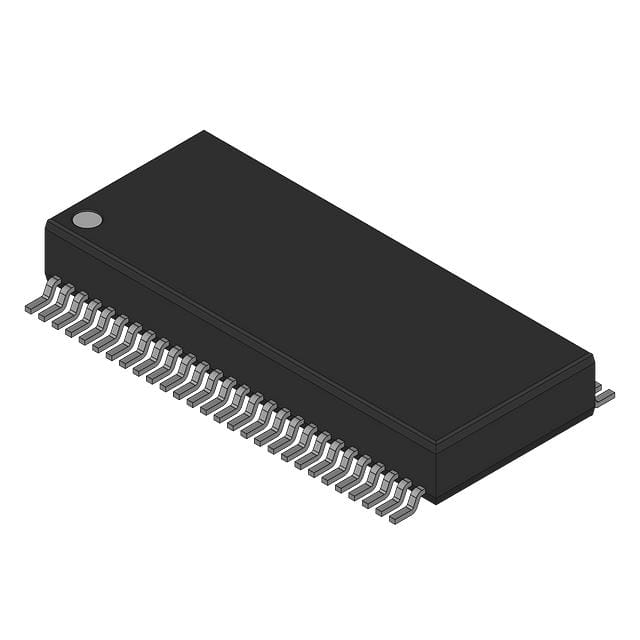

SN74ALVCH16501DLR引脚图与封装图

在线购买SN74ALVCH16501DLR

型号： SN74ALVCH16501DLR

描述：18位通用总线收发器，具有三态输出 18-BIT UNIVERSAL BUS TRANSCEIVER WITH 3-STATE OUTPUTS

替代型号SN74ALVCH16501DLR
