SN74LV541ADBRG4概述

具有三态输出的八路缓冲器/驱动器 20-SSOP -40 to 125

Description

The SN74LV541A device is an octal buffer/driver designed for 2-V to 5.5-V VCC operation.

Features

• 2-V to 5.5-V VCC Operation

• Max tpd of 6 ns at 5 V

• Typical VOLP Output Ground Bounce

   < 0.8 V at VCC = 3.3 V, TA = 25°C

• Typical VOHV Output VOH Undershoot

   > 2.3 V at VCC = 3.3 V, TA = 25°C

• Support Mixed-Mode Voltage Operation on All Ports

• Ioff Supports Partial-Power-Down Mode Operation

• Latch-Up Performance Exceeds 250 mA Per JESD 17

• ESD Protection Exceeds JESD 22

   – 3000-V Human-Body Model

   – 200-V Machine Model

   – 2000-V Charged-Device Model

Applications

• Smart Grids

• TVs

• Set-Top-Boxes

• Audio

• Servers

• Surveillance Cameras

• Network Switches

• Infotainment

SN74LV541ADBRG4中文资料参数规格
技术参数

电源电压DC 2.00V ~ 5.50V

输出接口数 8

通道数 8

位数 8

传送延迟时间 8.50 ns

电压波节 5.00 V, 3.30 V, 2.50 V

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SSOP-20

外形尺寸

封装 SSOP-20

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74LV541ADBRG4引脚图与封装图
SN74LV541ADBRG4引脚图
SN74LV541ADBRG4封装图

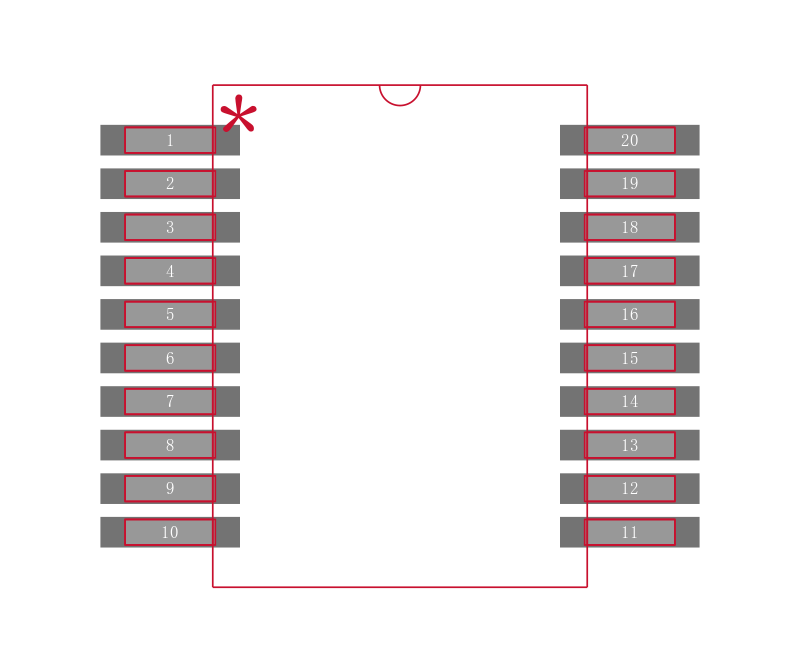

SN74LV541ADBRG4封装焊盘图
在线购买SN74LV541ADBRG4
型号: SN74LV541ADBRG4
制造商: TI 德州仪器
描述:具有三态输出的八路缓冲器/驱动器 20-SSOP -40 to 125
替代型号SN74LV541ADBRG4
型号/品牌 代替类型 替代型号对比

SN74LV541ADBRG4

TI 德州仪器

当前型号

当前型号

SN74LV541ADBR

德州仪器

完全替代

SN74LV541ADBRG4和SN74LV541ADBR的区别

SN74LV541ADW

德州仪器

类似代替

SN74LV541ADBRG4和SN74LV541ADW的区别

SN74LV541ADWR

德州仪器

类似代替

SN74LV541ADBRG4和SN74LV541ADWR的区别
