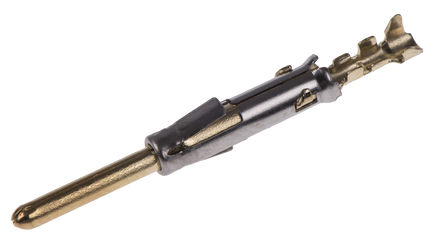

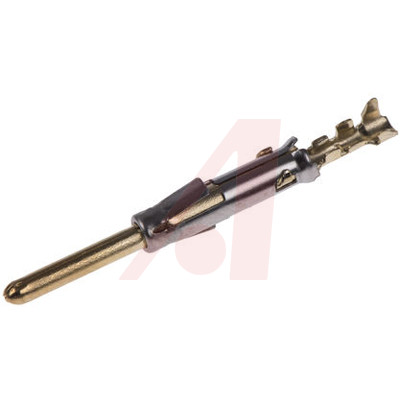

SM24ML-1D70

压接双成形触点适用于 UTO 系列，请参见示例 557-925选择指南 --- Souriau 部件号 | awg | 导线规格 mm | 绝缘直径 mm | 使用线长度 mm SM/SC24ML1TK/1D | 26-24 | 0.13 - 0.25 | 0.89 - 1.58 | 4.0 SM/SC20ML1TK/1D | 22-20 | 0.35 - 0.50 | 1.17 - 2.08 | 4.0 SM/SC16ML1TK | 18-16 | 0.80 - 1.50 | 2.0 - 3.0 | 4.65 SM/SC16ML11D | 18-16 | 0.80 - 1.50 | 3.0 | 6.35 SM/SC14ML11TK | 14 | 2.0 | 3.0 | 60.5 ### 注有关合适的压接工具，请参见库存号 468-686### Souriau 修边三合一金属扣合和屏蔽小型件可燃等级 UL94V0 2 种 VDE 0110 Group C 型号，3 路和 7 路 模制键槽避免错误插接 标准外壳规格和触点排列方式 高导电铜合金 镀金或镀锡薄板选件 包含不锈钢弹簧以固定触点 镀金或镀锡薄板选件 **修边三合一金属扣合小型**塑料圆形连接器，符合 MIL-C-26482 标准，利用一个安全的金属连接系统满足轻型耐用的工业互连要求。 外壳材料是玻璃填充热塑性塑料，额定工作温度 -55°C 到 +125°C。 触点需单独订购，典型触点请参阅 437-3712 塑料连接器，外体镀镍，卡口环符合 EMC 要求。 电缆安装外壳随附金属 PG 管，包含双套圈系统以实现 360° 连续电缆屏蔽。 2 个外壳通过卡口作用金属环来定位和锁定。 COM8-1 工具 266-6860 提供 8 点模槽压接，确保最大抗张强度，适合最大 2.5mm² 的电线。 周期控制精密棘齿确保多次操作的一致和准确压接。 外壳材料 | 玻璃填充绝缘体，UL94-VO ---|--- 工作温度 | -25°C 至 +125°C 共同特征 |   耐久性 | 500 次插拔 测试电势 | 2000V 交流 绝缘电阻 | 5000MΩ 防护等级 | IP65 易燃性等级 | UL94-VO ### 注带引脚插件的面板安装插头外壳，只能与带插座插件的电缆安装外壳匹配；带插座插件的面板安装外壳，只能与带引脚插件的电缆安装插头外壳匹配。 触点必须单独订购。

压接双成形触点

适用于 UTO 系列，请参见示例 557-925

选择指南

---

部件号 | awg | 导线规格 mm | 绝缘直径 mm | 使用线长度 mm

SM/SC24ML1TK/1D | 26-24 | 0.13 - 0.25 | 0.89 - 1.58 | 4.0

SM/SC20ML1TK/1D | 22-20 | 0.35 - 0.50 | 1.17 - 2.08 | 4.0

SM/SC16ML1TK | 18-16 | 0.80 - 1.50 | 2.0 - 3.0 | 4.65

SM/SC16ML11D | 18-16 | 0.80 - 1.50 | 3.0 | 6.35

SM/SC14ML11TK | 14 | 2.0 | 3.0 | 60.5

### 注

有关合适的压接工具，请参见库存号 468-686
